RTC

简介

RTC模块提供了一个包含日期（年/月/日）和时间（时/分/秒/亚秒）的日历功能。除亚秒用二进制码显示外，时间和日期都以BCD码的形式显示。RTC可以进行夏令时补偿。RTC可以工作在省电模式下，并通过软件配置来智能唤醒。RTC支持外接更高精度的低频时钟，用以达到更高的日历精度。

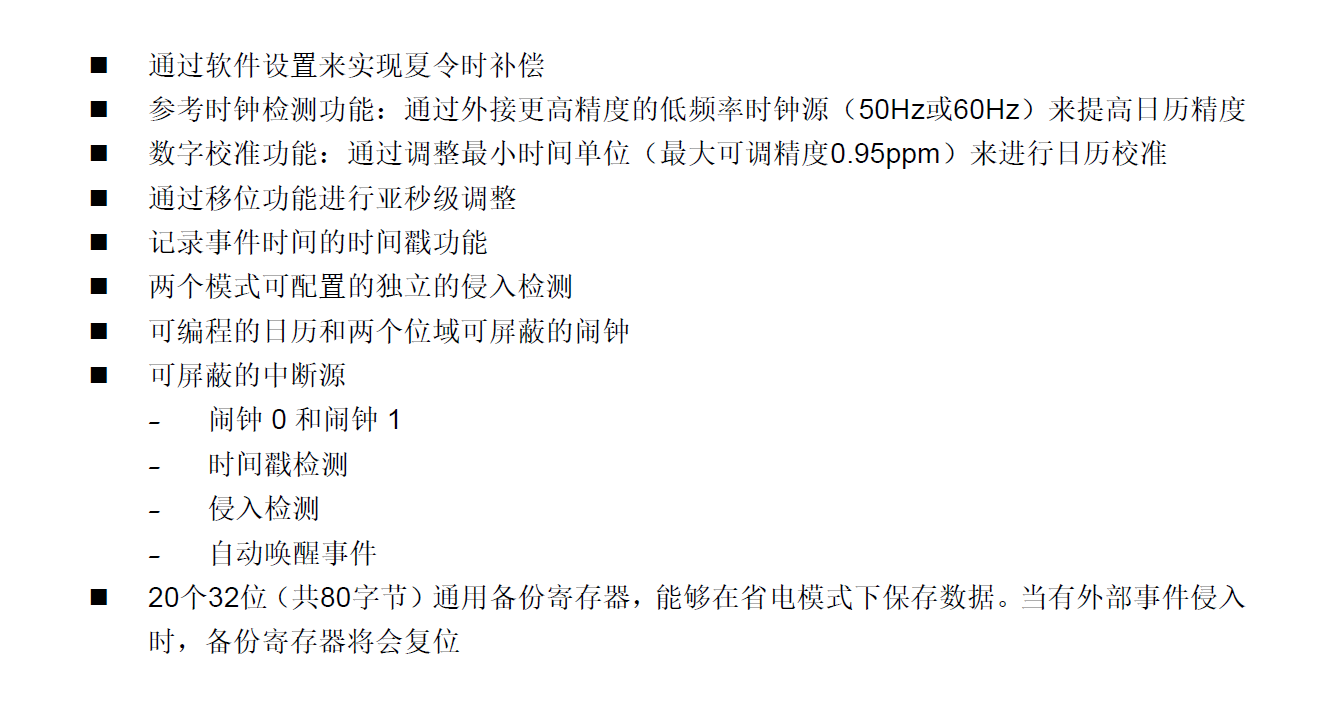

主要特性

常用库函数

GD32F470 的 RTC 库提供了一系列函数用于配置和控制 RTC 模块。以下是一些常用的功能和函数：

1. 备份域访问控制

在配置 RTC 之前，必须先使能电源时钟（PMU）并允许对备份域进行写访问。这是因为 RTC 位于备份域中。

/* 使能电源时钟 */
rcu_periph_clock_enable(RCU_PMU);
/* 允许访问备份域 */
pmu_backup_write_enable();

2. 时钟源配置

RTC 可以使用 LSE（外部低速时钟）、LSI（内部低速时钟）或 HSE（外部高速时钟）的分频作为时钟源。通常为了精度和低功耗，推荐使用 LSE（32.768kHz）。

/* 使能 LSE */
rcu_osci_on(RCU_LSE);
/* 等待 LSE 稳定 */
rcu_osci_stab_wait(RCU_LSE);
/* 选择 LSE 作为 RTC 时钟源 */
rcu_rtc_clock_config(RCU_RTCSRC_LSE);
/* 使能 RTC 时钟 */
rcu_periph_clock_enable(RCU_RTC);

3. RTC 初始化

RTC 需要配置预分频器以生成 1Hz 的时钟用于日历更新。通常 LSE 为 32.768kHz，设置异步预分频器为 127 (0x7F)，同步预分频器为 255 (0xFF)。
计算公式：$f_{ck_spre} = \frac{f_{rtc_clk}}{(PREDIV_A + 1) \times (PREDIV_S + 1)}$

rtc_parameter_struct rtc_initpara;

/* 等待 RTC 寄存器同步 */
rtc_register_sync_wait();

/* 配置 RTC 预分频器 */
rtc_initpara.rtc_factor_asyn = 0x7F;
rtc_initpara.rtc_factor_syn = 0xFF;
rtc_initpara.rtc_year = 0x16; // 年份后两位
rtc_initpara.rtc_display_format = RTC_24HOUR;
rtc_init(&rtc_initpara);

4. 时间与日期设置

使用 rtc_current_time_get() 和 rtc_current_date_get() 获取时间，使用 rtc_time_config() 和 rtc_date_config() 设置时间。

rtc_parameter_struct rtc_initpara;

/* 配置时间 */
rtc_initpara.rtc_am_pm = RTC_AM;
rtc_initpara.rtc_hour = 0x12;   // BCD 格式
rtc_initpara.rtc_minute = 0x00;
rtc_initpara.rtc_second = 0x00;
rtc_time_config(&rtc_initpara);

/* 配置日期 */
rtc_initpara.rtc_year = 0x26;    // 2026年
rtc_initpara.rtc_month = RTC_FEB;
rtc_initpara.rtc_date = 0x28;
rtc_initpara.rtc_day_of_week = RTC_SATURDAY;
rtc_date_config(&rtc_initpara);

5. 闹钟设置

RTC 支持两个闹钟（Alarm 0 和 Alarm 1），可以配置在特定的时间触发中断。

rtc_alarm_struct rtc_alarm;

/* 配置闹钟时间 */
rtc_alarm.rtc_alarm_mask = RTC_ALARM_DATE_MASK | RTC_ALARM_HOUR_MASK | RTC_ALARM_MINUTE_MASK; // 仅屏蔽未设置的位，这里示例仅关注秒
rtc_alarm.rtc_alarm_second = 0x30; // 在30秒时触发
rtc_alarm_config(RTC_ALARM0, &rtc_alarm);

/* 使能闹钟 */
rtc_alarm_enable(RTC_ALARM0);
/* 使能闹钟中断 */
rtc_interrupt_enable(RTC_INT_ALARM0);

完整代码示例

下面是一个完整的 RTC 初始化及时间显示的代码示例。

头文件包含

1 2	`#include "gd32f4xx.h" #include <stdio.h>`

RTC 配置函数

/**
  * @brief  配置 RTC
  * @param  None
  * @retval None
  */
void rtc_configuration(void)
{
    /* 1. 使能 PMU 时钟 */
    rcu_periph_clock_enable(RCU_PMU);
    /* 2. 允许访问备份域 */
    pmu_backup_write_enable();

    /* 3. 复位备份域（如果需要完全重置） */
    /* rcu_backup_reset_enable(); */
    /* rcu_backup_reset_disable(); */

    /* 4. 使能 LSE */
    rcu_osci_on(RCU_LSE);
    /* 5. 等待 LSE 稳定 */
    rcu_osci_stab_wait(RCU_LSE);

    /* 6. 选择 RTC 时钟源 */
    rcu_rtc_clock_config(RCU_RTCSRC_LSE);
    /* 7. 使能 RTC 时钟 */
    rcu_periph_clock_enable(RCU_RTC);

    /* 8. 等待寄存器同步 */
    rtc_register_sync_wait();

    /* 9. 获取当前 RTC 预分频值，如果已经配置过且无需修改，可以跳过初始化 */
    /* 这里为了演示，每次都进行初始化 */
    rtc_parameter_struct rtc_initpara;

    /* 预分频器配置：LSE = 32.768KHz */
    /* 异步预分频 = 127，同步预分频 = 255 */
    /* clk = 32768 / (127+1) / (255+1) = 1Hz */
    rtc_initpara.rtc_factor_asyn = 0x7F;
    rtc_initpara.rtc_factor_syn  = 0xFF;
    rtc_initpara.rtc_year        = 0x26;
    rtc_initpara.rtc_display_format = RTC_24HOUR;

    /* 初始化 RTC */
    if(ERROR == rtc_init(&rtc_initpara)){
        printf("RTC init failed!\n");
    }
}

时间设置与获取函数

/**
  * @brief  设置当前时间
  * @param  h: 小时, m: 分钟, s: 秒
  * @retval None
  */
void rtc_set_time(uint8_t h, uint8_t m, uint8_t s)
{
    rtc_parameter_struct rtc_time_struct;

    rtc_time_struct.rtc_am_pm = RTC_AM; // 24小时制下忽略
    rtc_time_struct.rtc_hour   = h;
    rtc_time_struct.rtc_minute = m;
    rtc_time_struct.rtc_second = s;

    /* 注意：库函数入参通常需要 BCD 格式，如果库内部未转换，需手动转换 */
    /* 这里假设传入已经是 BCD 或者是直接数值（GD32库函数通常直接使用数值，内部寄存器是BCD，具体需参考当前使用的库版本行为，标准库通常输入为BCD或十六进制表示的十进制数） */
    /* 实际上 GD32F4xx 标准库中，rtc_initpara 结构体成员通常直接赋值（例如 0x12 表示 12点），
       如果传入的是十进制变量，需要转换为 BCD 码，例如：((h / 10) << 4) | (h % 10) */

    rtc_time_config(&rtc_time_struct);
}

/**
  * @brief  显示当前时间
  * @param  None
  * @retval None
  */
void rtc_show_time(void)
{
    uint32_t time_sub;
    uint8_t hh, mm, ss;

    rtc_current_time_get(&rtc_initpara); // 复用上面的结构体或新建

    /* 获取时间值 (BCD格式) */
    hh = rtc_initpara.rtc_hour;
    mm = rtc_initpara.rtc_minute;
    ss = rtc_initpara.rtc_second;

    /* 打印时间 */
    printf("Time: %02x:%02x:%02x\r\n", hh, mm, ss);
}

主函数调用

int main(void)
{
    /* 系统初始化... */
    systick_config();
    usart_config(); // 初始化串口用于打印

    printf("RTC Demo Start\r\n");

    /* RTC 配置 */
    rtc_configuration();

    /* 设置初始时间为 12:00:00 */
    /* 注意：这里直接传入16进制数模拟BCD码，0x12即为12 */
    rtc_set_time(0x12, 0x00, 0x00);

    while(1)
    {
        /* 每秒打印一次时间 */
        rtc_show_time();
        delay_1ms(1000);
    }
}

注意事项

备份域复位：如果系统断电后 Vbat（电池）供电，RTC 数据会保持。如果代码中包含了 rcu_backup_reset_enable()，则每次复位都会清除 RTC 数据，实际应用中通过检查备份寄存器（RTC_BKPx）来判断是否需要重新配置。
BCD 码：RTC 寄存器主要使用 BCD 码格式，读写时需要注意数据格式转换。
时钟精度：LSE 的精度较高，LSI 精度较低且随温度变化大。如果对时间精度要求高，必须使用外部 LSE 晶振。

RTC库函数

库函数名称	库函数描述
rtc_deinit	复位 RTC 大部分寄存器
rtc_init	初始化 RTC 寄存器
rtc_init_mode_enter	进入 RTC 配置模式
rtc_init_mode_exit	退出 RTC 配置模式
rtc_register_sync_wait	等待 RTC 寄存器 (RTC_TIME、RTC_DATE) 与 RTC 的 APB 时钟同步并且影子寄存器更新
rtc_current_time_get	获取当前日期和时间
rtc_subsecond_get	获取当前亚秒值
rtc_alarm_config	配置 RTC 闹钟
rtc_alarm_subsecond_config	配置 RTC 闹钟亚秒
rtc_alarm_get	获取 RTC 闹钟
rtc_alarm_subsecond_get	获取 RTC 闹钟亚秒
rtc_alarm_enable	使能 RTC 闹钟
rtc_alarm_disable	失能 RTC 闹钟
rtc_timestamp_enable	使能 RTC 时间戳
rtc_timestamp_disable	失能 RTC 时间戳
rtc_timestamp_get	获取 RTC 时间戳时间和日期
rtc_timestamp_subsecond_get	获取 RTC 时间戳亚秒
rtc_timestamp_pin_map	RTC 时间戳输入映射选择
rtc_tamper_enable	使能侵入检测
rtc_tamper_disable	失能侵入检测
rtc_tamper0_pin_map	tamper0 输入映射选择
rtc_interrupt_enable	使能 RTC 中断
rtc_interrupt_disable	失能 RTC 中断
rtc_flag_get	获取 RTC 标志位
rtc_flag_clear	清除 RTC 标志位
rtc_alarm_output_config	配置 RTC 闹钟输出
rtc_calibration_output_config	配置 RTC 校准输出选择
rtc_hour_adjust	通过在当前时间上增加或者减少一个小时来适应夏令时和冬令时
rtc_second_adjust	调整 RTC 当前时间的秒或亚秒值
rtc_bypass_shadow_enable	使能 RTC 影子寄存器
rtc_bypass_shadow_disable	失能 RTC 影子寄存器
rtc_refclock_detection_enable	使能 RTC 参考时钟检测功能
rtc_refclock_detection_disable	失能 RTC 参考时钟检测功能
rtc_wakeup_enable	使能 RTC 自动唤醒功能
rtc_wakeup_disable	失能 RTC 自动唤醒功能
rtc_wakeup_clock_set	设置 RTC 自动唤醒定时器时钟
rtc_wakeup_timer_set	设置自动唤醒定时器值
rtc_wakeup_timer_get	获取自动唤醒定时器值
rtc_smooth_calibration_config	配置 RTC 平滑校准
rtc_coarse_calibration_enable	使能 RTC 粗校准
rtc_coarse_calibration_disable	失能 RTC 粗校准
rtc_coarse_calibration_config	配置 RTC 粗校准

函数 `rtc_alarm_disable`

函数名称：rtc_alarm_disable
函数原型：ErrStatus rtc_alarm_disable(uint32_t rtc_alarm);
功能描述：失能RTC闹钟。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- rtc_alarm：闹钟选择
  - RTC_ALARM0：闹钟0
  - RTC_ALARM1：闹钟1
**输出参数 (out)**：无
返回值：ERROR 或 SUCCESS

函数 `rtc_timestamp_enable`

函数名称：rtc_timestamp_enable
函数原型：void rtc_timestamp_enable(uint32_t edge);
功能描述：使能RTC时间戳。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- edge：选定唤醒边沿触发时间戳检测
  - RTC_EDGE_W_TV：上升沿是时间戳事件有效检测沿
  - RTC_EDGE_FALLING：下降沿是时间戳事件有效检测沿
  - RTC_EDGE_RISING：上升沿是时间戳事件有效检测沿
**输出参数 (out)**：无
返回值：无

函数 `rtc_timestamp_disable`

函数名称：rtc_timestamp_disable
函数原型：void rtc_timestamp_disable(void);
功能描述：失能RTC时间戳。
先决条件：无
被调用函数：无
**输入参数 (in)**：无
**输出参数 (out)**：无
返回值：无

函数 `rtc_timestamp_get`

函数名称：rtc_timestamp_get
函数原型：void rtc_timestamp_get(rtc_timestamp_struct* rtc_timestamp);
功能描述：获取RTC时间戳时间和日期。
先决条件：无
被调用函数：无
**输入参数 (in)**：无
**输出参数 (out)**：
- rtc_timestamp：时间戳结构体，输出结构体参考表 3-626. 结构体 rtc_timestamp_struct
返回值：无

函数 `rtc_timestamp_subsecond_get`

函数名称：rtc_timestamp_subsecond_get
函数原型：uint32_t rtc_timestamp_subsecond_get(void);
功能描述：获取RTC时间戳亚秒值。
先决条件：无
被调用函数：无
**输入参数 (in)**：无
**输出参数 (out)**：无
返回值：RTC时间戳亚秒值（uint32_t 类型）

函数 `rtc_timestamp_pin_map`

函数名称：rtc_timestamp_pin_map
函数原型：void rtc_timestamp_pin_map(uint32_t source);
功能描述：时间戳输入映射选择。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- source：输入映射选择
  - RTC_AF0_TIMESTAMP：时间戳输入映射到RTC_AF0
  - RTC_AF1_TIMESTAMP：时间戳输入映射到RTC_AF1
**输出参数 (out)**：无
返回值：无

函数 `rtc_tamper_enable`

函数名称：rtc_tamper_enable
函数原型：void rtc_tamper_enable(rtc_tamper_struct* rtc_tamper);
功能描述：使能RTC侵入检测。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- rtc_tamper：侵入检测结构体，输出结构体参考表 3-627. 结构体 rtc_tamper_struct
**输出参数 (out)**：无
返回值：无

函数 `rtc_tamper_disable`

函数名称：rtc_tamper_disable
函数原型：void rtc_tamper_disable(uint32_t source);
功能描述：失能RTC侵入检测。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- source：选定失能的侵入检测来源
  - RTC_TAMPER0：RTC tamper0
  - RTC_TAMPER1：RTC tamper1
**输出参数 (out)**：无
返回值：无

函数 `rtc_tamper0_pin_map`

函数名称：rtc_tamper0_pin_map
函数原型：void rtc_tamper0_pin_map(uint32_t source);
功能描述：tamper0输入映射选择。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- source：输入映射选择
  - RTC_AF0_TAMP0：Tamper0输入映射到RTC_AF0
  - RTC_AF1_TAMP0：Tamper0输入映射到RTC_AF1
**输出参数 (out)**：无
返回值：无

函数 `rtc_interrupt_enable`

函数名称：rtc_interrupt_enable
函数原型：void rtc_interrupt_enable(uint32_t interrupt);
功能描述：使能RTC指定的中断源。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- interrupt：被使能的RTC中断源
  - RTC_INT_TIMESTAMP：时间戳中断
  - RTC_INT_ALARM0：闹钟0中断
  - RTC_INT_ALARM1：闹钟1中断
  - RTC_INT_TAMPER：侵入检测中断
  - RTC_INT_WAKEUP：定时中断
**输出参数 (out)**：无
返回值：无

函数 `rtc_interrupt_disable`

函数名称：rtc_interrupt_disable
函数原型：void rtc_interrupt_disable(uint32_t interrupt);
功能描述：失能RTC指定的中断源。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- interrupt：被失能的RTC中断源
  - RTC_INT_TIMESTAMP：时间戳中断
  - RTC_INT_ALARM0：闹钟0中断
  - RTC_INT_ALARM1：闹钟1中断
  - RTC_INT_TAMPER：侵入检测中断
  - RTC_INT_WAKEUP：定时中断
**输出参数 (out)**：无
返回值：无

函数 `rtc_flag_get`

函数名称：rtc_flag_get
函数原型：FlagStatus rtc_flag_get(uint32_t flag);
功能描述：获取RTC指定中断标志位。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- flag：指定的中断标志位
  - RTC_FLAG_ALARM0：闹钟0事件标志
  - RTC_FLAG_ALARM1：闹钟1事件标志
  - RTC_FLAG_TP1：tamper1事件标志
  - RTC_FLAG_TSOV：时间戳事件标志
  - RTC_FLAG_ISOV：时间戳溢出事件标志
  - RTC_FLAG_WUTWF：唤醒配置写入标志
  - RTC_FLAG_ALRM0WF：闹钟0配置写入标志
  - RTC_FLAG_ALRM1WF：闹钟1配置写入标志
  - RTC_FLAG_TP2：tamper2事件标志
**输出参数 (out)**：无
返回值：SET 或 RESET

函数 `rtc_flag_clear`

函数名称：rtc_flag_clear
函数原型：void rtc_flag_clear(uint32_t flag);
功能描述：清除指定中断标志位。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- flag：指定的中断标志位
  - RTC_FLAG_ALARM0：闹钟0事件标志
  - RTC_FLAG_ALARM1：闹钟1事件标志
  - RTC_FLAG_TP1：tamper1事件标志
  - RTC_FLAG_TSOV：时间戳事件标志
  - RTC_FLAG_ISOV：时间戳溢出事件标志
  - RTC_FLAG_WUTWF：唤醒配置写入标志
  - RTC_FLAG_ALRM0WF：闹钟0配置写入标志
  - RTC_FLAG_ALRM1WF：闹钟1配置写入标志
  - RTC_FLAG_TP2：tamper2事件标志
**输出参数 (out)**：无
返回值：无

函数 `rtc_alarm_output_config`

函数名称：rtc_alarm_output_config
函数原型：void rtc_alarm_output_config(uint32_t rtc_alarm_output, uint32_t mode);
功能描述：配置RTC闹钟输出。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- rtc_alarm_output：闹钟输出选择
  - RTC_ALARM0_HIGH：设置闹钟0标志位置位，输出引脚为高电平
  - RTC_ALARM1_HIGH：设置闹钟1标志位置位，输出引脚为高电平
  - RTC_WAKEUP_HIGH：设置唤醒标志位置位，输出引脚为高电平
- mode：闹钟输出模式
  - RTC_ALARM_OPEN_DRAIN：开漏模式
  - RTC_ALARM_PUSH_PULL：推挽模式
**输出参数 (out)**：无
返回值：无

函数 `rtc_calibration_output_config`

函数名称：rtc_calibration_output_config
函数原型：void rtc_calibration_output_config(uint32_t rtc_calib_output);
功能描述：配置RTC校准输出选择。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- rtc_calib_output：校准输出选择
  - RTC_CALIB_OUTPUT_512HZ：输出512Hz的校准信号
  - RTC_CALIB_OUTPUT_1HZ：输出1Hz的校准信号
**输出参数 (out)**：无
返回值：无

函数 `rtc_hour_adjust`

函数名称：rtc_hour_adjust
函数原型：ErrStatus rtc_hour_adjust(uint32_t operation);
功能描述：通过在当前时间上增加或者减少一个小时来适应夏令时和冬令时。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- operation：增加/调整操作
  - RTC_CTL_ADD1H：增加一个小时
  - RTC_CTL_SUB1H：减少一个小时
**输出参数 (out)**：无
返回值：ERROR 或 SUCCESS

函数 `rtc_second_adjust`

函数名称：rtc_second_adjust
函数原型：ErrStatus rtc_second_adjust(uint32_t add_sub, uint32_t minus);
功能描述：调整RTC当前时间的秒或亚秒值。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- add_sub：在当前时间上增加IS或者不增加IS
  - RTC_SHIFT_ADD1S_SET：在当前时间上增加1秒
  - RTC_SHIFT_ADD1S_RESET：在当前时间上不增加1秒
- minus：在当前时间上减少亚秒值（0x00~0x7F）
**输出参数 (out)**：无
返回值：ERROR 或 SUCCESS

函数 `rtc_bypass_shadow_enable`

函数名称：rtc_bypass_shadow_enable
函数原型：void rtc_bypass_shadow_enable(void);
功能描述：使能RTC影子寄存器。
先决条件：无
被调用函数：无
**输入参数 (in)**：无
**输出参数 (out)**：无
返回值：无

函数 `rtc_bypass_shadow_disable`

函数名称：rtc_bypass_shadow_disable
函数原型：void rtc_bypass_shadow_disable(void);
功能描述：失能RTC影子寄存器。
先决条件：无
被调用函数：无
**输入参数 (in)**：无
**输出参数 (out)**：无
返回值：无

函数 `rtc_refclock_detection_enable`

函数名称：rtc_refclock_detection_enable
函数原型：ErrStatus rtc_refclock_detection_enable(void);
功能描述：使能RTC参考时钟检测功能。
先决条件：rtc_init_mode_enter/rtc_init_mode_exit
被调用函数：无
**输入参数 (in)**：无
**输出参数 (out)**：无
返回值：ERROR 或 SUCCESS

函数 `rtc_refclock_detection_disable`

函数名称：rtc_refclock_detection_disable
函数原型：ErrStatus rtc_refclock_detection_disable(void);
功能描述：失能RTC参考时钟检测功能。
先决条件：rtc_init_mode_enter/rtc_init_mode_exit
被调用函数：无
**输入参数 (in)**：无
**输出参数 (out)**：无
返回值：ERROR 或 SUCCESS

函数 `rtc_wakeup_enable`

函数名称：rtc_wakeup_enable
函数原型：void rtc_wakeup_enable(void);
功能描述：使能RTC自动唤醒功能。
先决条件：无
被调用函数：无
**输入参数 (in)**：无
**输出参数 (out)**：无
返回值：无

函数 `rtc_wakeup_disable`

函数名称：rtc_wakeup_disable
函数原型：ErrStatus rtc_wakeup_disable(void);
功能描述：失能RTC自动唤醒功能。
先决条件：无
被调用函数：无
**输入参数 (in)**：无
**输出参数 (out)**：无
返回值：ERROR 或 SUCCESS

函数 `rtc_wakeup_clock_set`

函数名称：rtc_wakeup_clock_set
函数原型：ErrStatus rtc_wakeup_clock_set(uint32_t wakeup_clock);
功能描述：设置RTC自动唤醒定时器时钟。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- wakeup_clock：时钟选择
  - WAKEUP_CK_DIV16：RTC时钟/16分频
  - WAKEUP_RTCCK_DIV8：RTC时钟/8分频
  - WAKEUP_RTCCK_DIV4：RTC时钟/4分频
  - WAKEUP_RTCCK_DIV2：RTC时钟/2分频
  - WAKEUP_CK_SPRE：ck_spre（默认1Hz）时钟
  - WAKEUP_CKSPRE_2：ck_spre（默认1Hz）时钟，并且唤醒计数器值增加2¹⁶
**输出参数 (out)**：无
返回值：ERROR 或 SUCCESS

函数 `rtc_wakeup_timer_set`

函数名称：rtc_wakeup_timer_set
函数原型：ErrStatus rtc_wakeup_timer_set(uint32_t wakeup_timer);
功能描述：设置RTC自动唤醒定时器值。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- wakeup_timer：唤醒定时器值（0x00~0xFFFF）
**输出参数 (out)**：无
返回值：ERROR 或 SUCCESS

函数 `rtc_wakeup_timer_get`

函数名称：rtc_wakeup_timer_get
函数原型：uint16_t rtc_wakeup_timer_get(void);
功能描述：获取自动唤醒定时器值。
先决条件：无
被调用函数：无
**输入参数 (in)**：无
**输出参数 (out)**：无
返回值：唤醒定时器值（uint16_t 类型，0x00~0xFFFF）

函数 `rtc_smooth_calibration_config`

函数名称：rtc_smooth_calibration_config
函数原型：ErrStatus rtc_smooth_calibration_config(uint32_t calib_window, uint32_t calib_direction, uint32_t calib_value);
功能描述：配置RTC平滑校准。
先决条件：无
被调用函数：无
**输入参数 (in)**：
- calib_window：校准窗口选择
  - RTC_CALIB_WIN_32S：采用32秒校准周期
  - RTC_CALIB_WIN_16S：采用16秒校准周期
  - RTC_CALIB_WIN_8S：采用8秒校准周期
  - RTC_CALIB_WIN_4S：采用4秒校准周期
- calib_direction：校准方向
  - RTC_CALIB_DIRECTION_UP：增加RTC时钟频率
  - RTC_CALIB_DIRECTION_DOWN：减少RTC时钟频率
- calib_value：校准值（0~127）
**输出参数 (out)**：无
返回值：ERROR 或 SUCCESS

函数 `rtc_coarse_calibration_enable`

函数名称：rtc_coarse_calibration_enable
函数原型：ErrStatus rtc_coarse_calibration_enable(void);
功能描述：使能RTC粗校准。
先决条件：rtc_init_mode_enter/rtc_init_mode_exit
被调用函数：无
**输入参数 (in)**：无
**输出参数 (out)**：无
返回值：ERROR 或 SUCCESS

函数 `rtc_coarse_calibration_disable`

函数名称：rtc_coarse_calibration_disable
函数原型：ErrStatus rtc_coarse_calibration_disable(void);
功能描述：失能RTC粗校准。
先决条件：rtc_init_mode_enter/rtc_init_mode_exit
被调用函数：无
**输入参数 (in)**：无
**输出参数 (out)**：无
返回值：ERROR 或 SUCCESS

函数 `rtc_coarse_calibration_config`

函数名称：rtc_coarse_calibration_config
函数原型：ErrStatus rtc_coarse_calibration_config(uint32_t calib_direction, uint32_t calib_value);
功能描述：配置RTC粗校准。
先决条件：rtc_init_mode_enter/rtc_init_mode_exit
被调用函数：无
**输入参数 (in)**：
- calib_direction：校准方向
  - RTC_CALIB_DIRECTION_UP：增加RTC时钟频率
  - RTC_CALIB_DIRECTION_DOWN：减少RTC时钟频率
- calib_value：校准值（0~31）
**输出参数 (out)**：无
返回值：ERROR 或 SUCCESS

分类

GD32F470xx 系列文章

目录

RTC

简介

主要特性

常用库函数

1. 备份域访问控制

2. 时钟源配置

3. RTC 初始化

4. 时间与日期设置

5. 闹钟设置

完整代码示例

头文件包含

RTC 配置函数

时间设置与获取函数

主函数调用

注意事项

RTC库函数

函数 rtc_alarm_disable

函数 rtc_timestamp_enable

函数 rtc_timestamp_disable

函数 rtc_timestamp_get

函数 rtc_timestamp_subsecond_get

函数 rtc_timestamp_pin_map

函数 rtc_tamper_enable

函数 rtc_tamper_disable

函数 rtc_tamper0_pin_map

函数 rtc_interrupt_enable

函数 rtc_interrupt_disable

函数 rtc_flag_get

函数 rtc_flag_clear

函数 rtc_alarm_output_config

函数 rtc_calibration_output_config

函数 rtc_hour_adjust

函数 rtc_second_adjust

函数 rtc_bypass_shadow_enable

函数 rtc_bypass_shadow_disable

函数 rtc_refclock_detection_enable

函数 rtc_refclock_detection_disable

函数 rtc_wakeup_enable

函数 rtc_wakeup_disable

函数 rtc_wakeup_clock_set

函数 rtc_wakeup_timer_set

函数 rtc_wakeup_timer_get

函数 rtc_smooth_calibration_config

函数 rtc_coarse_calibration_enable

函数 rtc_coarse_calibration_disable

函数 rtc_coarse_calibration_config
