GD32F470入门教程（七）IIC

GD32F470xx
13k 词

IIC

简介

I2C（内部集成电路总线）模块提供了符合工业标准的两线串行制接口，可用于MCU 和外部I2C 设备的通讯。I2C 总线使用两条串行线：串行数据线SDA 和串行时钟线SCL。
I2C 接口模块实现了I2C 协议的标速模式和快速模式，具备CRC 计算和校验功能、支持SMBus（系统管理总线）、PMBus（电源管理总线）和SAM_V（验证安全控制模块）模式，此外还支持多主机I2C 总线架构。I2C 接口模块也支持DMA 模式，可有效减轻CPU 的负担。

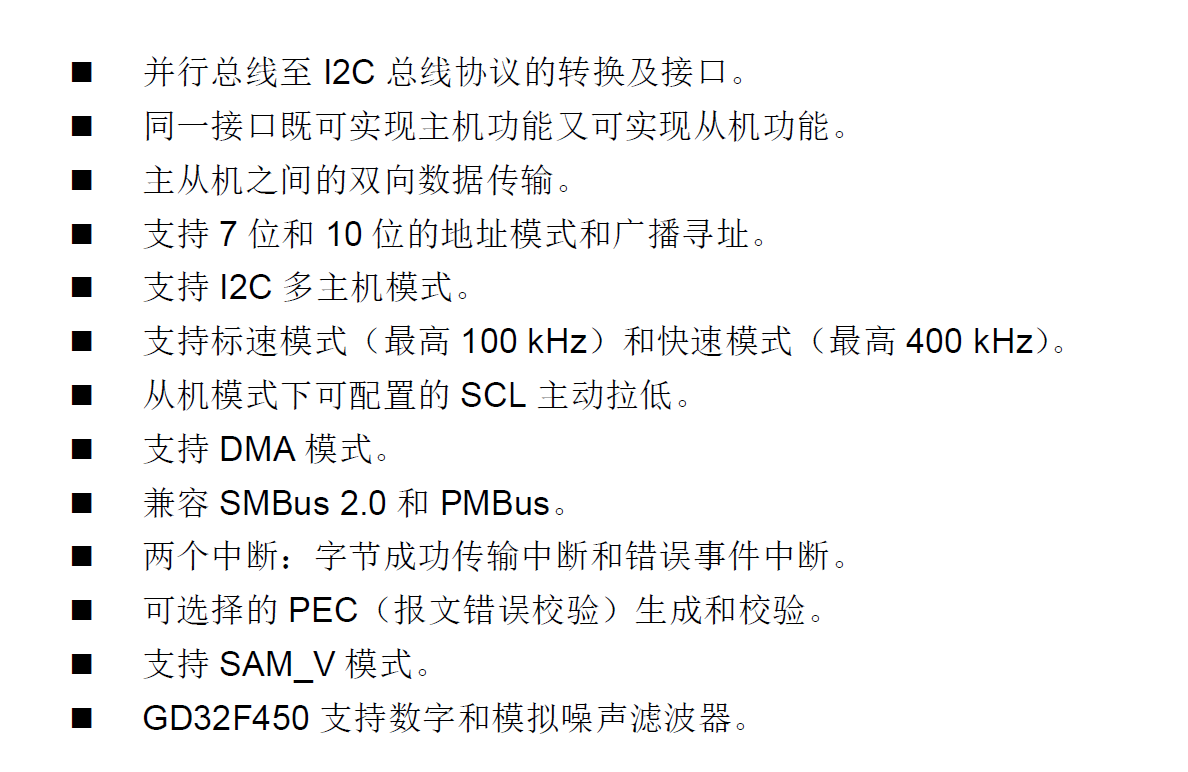

由数据手册可知，GD32F470支持如下特性

image-20260226224917754

具体IIC通信流程可详见用户手册524页，这里不再展开

软件控制流程

I2C具有4种运行状态——主机发送方、主机接收方、从机发送方、从机接收方。

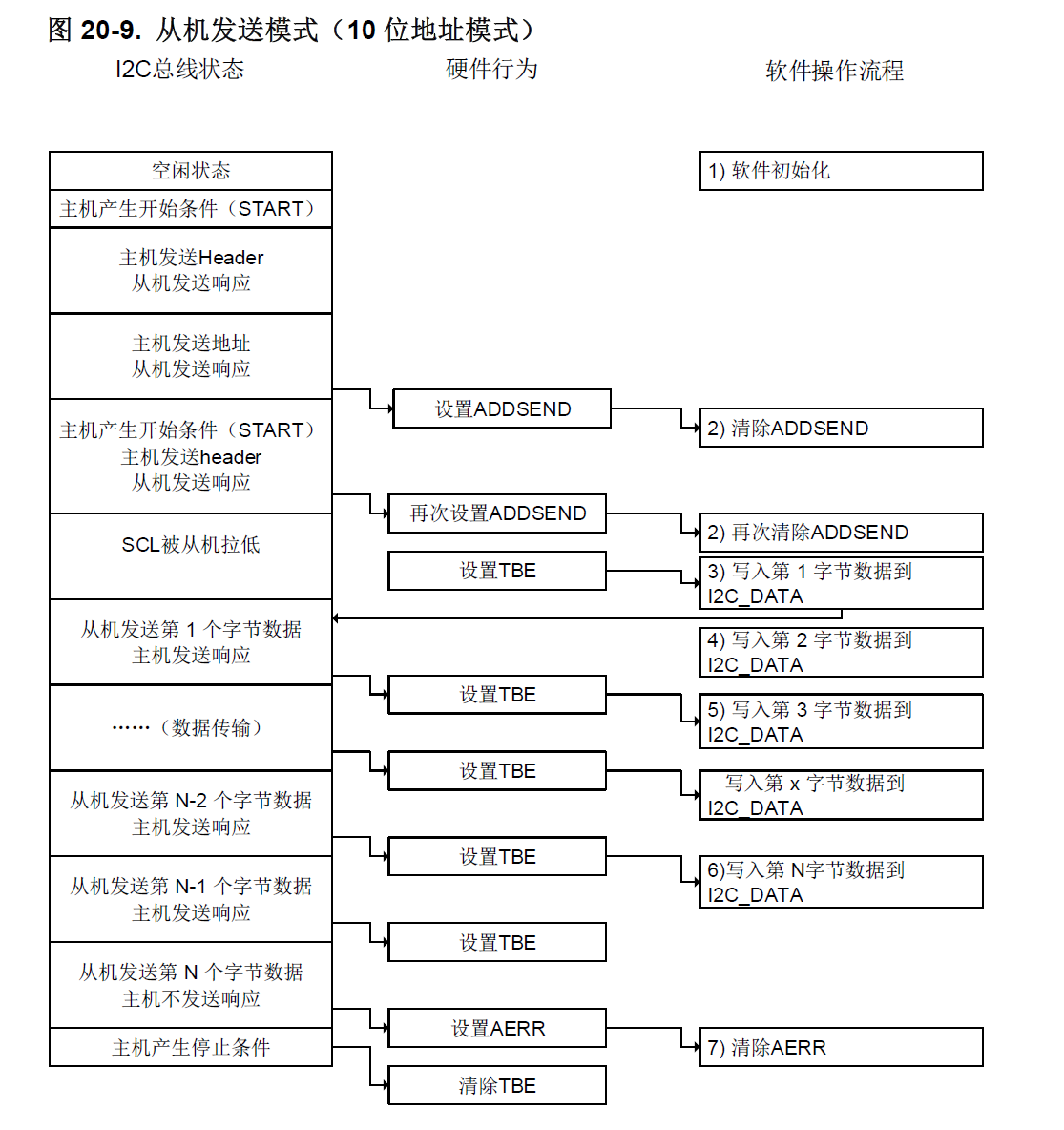

从机发送模式下的软件流程

  1. 首先，软件应该使能I2C外设时钟，以及配置I2C_CTL1中时钟相关寄存器来确保正确的I2C时序。使能和配置以后，I2C运行在默认的从机模式状态，等待I2C总线上的START信号和地址。
  2. 当接收到一个START信号及随后的地址后，地址可以是7位格式也可以是10位格式，I2C硬件将I2C_STAT0寄存器的ADDSEND位置1，此位应该被软件查询或者中断监视，发现置位后，软件应该读I2C_STAT0寄存器然后读I2C_STAT1寄存器来清除ADDSEND位。如果地址是10位格式，I2C主机应该接着再产生一个START并发送一个地址头到I2C总线。从机在检测到START和紧接着的地址头之后会继续将ADDSEND位置1。软件可以通过读I2C_STAT0寄存器和接着读I2C_STAT1寄存器来第二次清除ADDSEND位。
  3. 现在I2C进入数据发送状态，由于移位寄存器和数据寄存器I2C_DATA都是空的，硬件将TBE位置1。软件此时可以写入第一个字节数据到I2C_DATA寄存器，但是TBE位并没有被清0，因为写入I2C_DATA寄存器的字节被立即移入内部移位寄存器。当移位寄存器非空的时候，I2C开始发送数据到I2C总线。
  4. 第一个字节的发送期间，软件可以写第二个字节到I2C_DATA，此时TBE位被清0，因为I2C_DATA寄存器和移位寄存器都不是空。
  5. 第一个字节的发送完成之后，TBE被再次置起，软件可以写第三个字节到I2C_DATA，同时TBE位被清0。在此之后，任何时候TBE被置1，只要依然有数据待被发送，软件都可以写入一个字节到I2C_DATA寄存器。
  6. 倒数第二个字节发送期间，软件写最后一个数据到I2C_DATA寄存器来清除TBE标志位，之后就再不用关心TBE的状态。TBE位会在倒数第二个字节发送完成后置起，直到检测到STOP信号时被清0。
  7. 根据I2C协议，I2C主机将不会对接收到的最后一个字节发送应答，所以在最后一个字节发送结束后，I2C从机的AERR（应答错误）会置起以通知软件发送结束。软件写0到AERR位可以清除此位。

image-20260226225604969

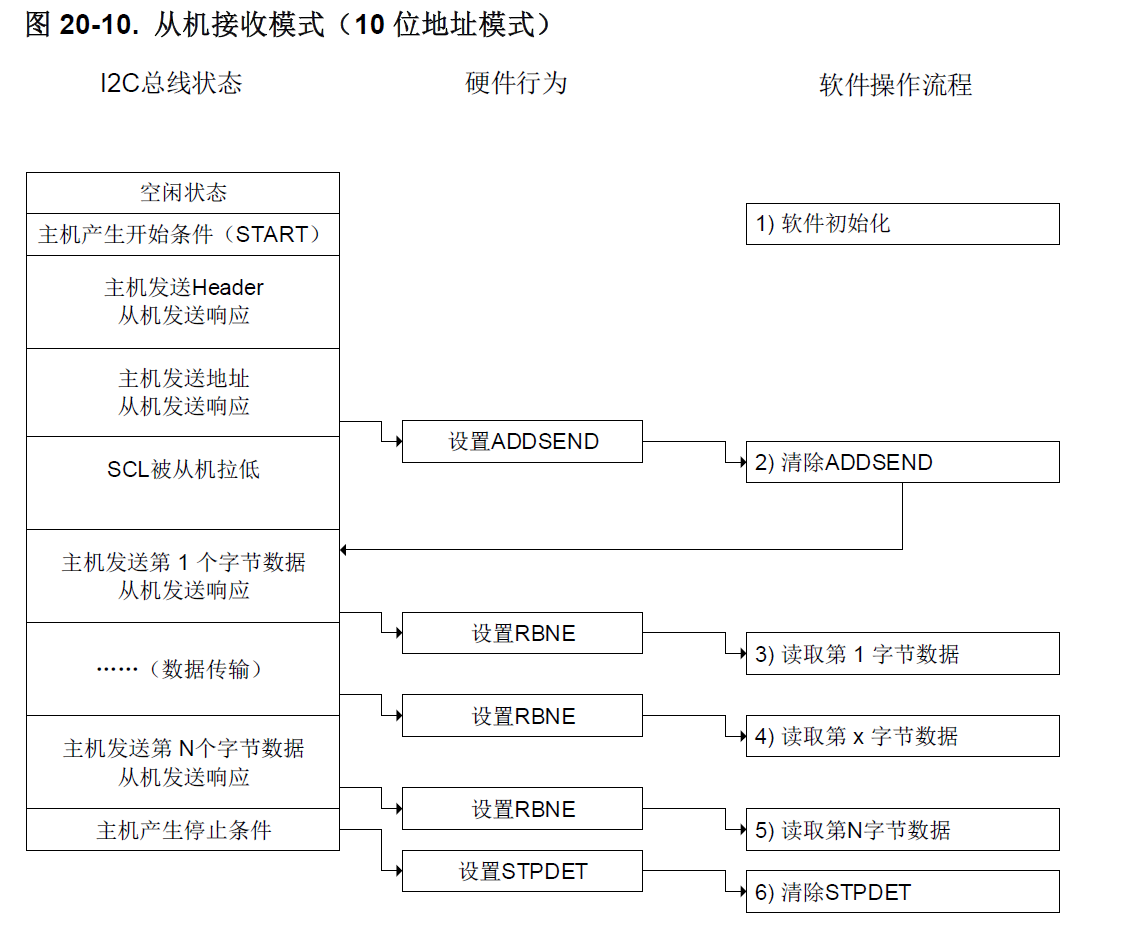

从机接收模式下的软件流程

  1. 首先，软件应该使能I2C外设时钟，以及配置I2C_CTL1中时钟相关寄存器来确保正确的I2C时序。使能和配置以后，I2C运行在默认的从机模式状态，等待START信号以及地址。
  2. 在接收到START起始信号和匹配的7位或10地址之后，I2C硬件将I2C状态寄存器0的ADDSEND位置1，此位应该通过软件轮询或者中断来检测，发现置起后，软件通过先读I2C_STAT0寄存器然后读I2C_STAT1寄存器来清除ADDSEND位。当ADDSEND位被清0时，I2C就开始接收来自I2C总线的数据。
  3. 当接收到第一个字节时，RBNE位被硬件置1，软件可以读取I2C_DATA寄存器的第一个字节，此时RBNE位也被清0。
  4. 任何时候RBNE被置1，软件可以从I2C_DATA寄存器读取一个字节。
  5. 接收到最后一个字节后，RBNE被置1，软件可以读取最后的字节。
  6. 当I2C检测到I2C总线上一个STOP信号，STPDET位被置1，软件通过先读I2C_STAT0寄存器再写I2C_CTL0寄存器来清除STPDET位。

image-20260226225651385

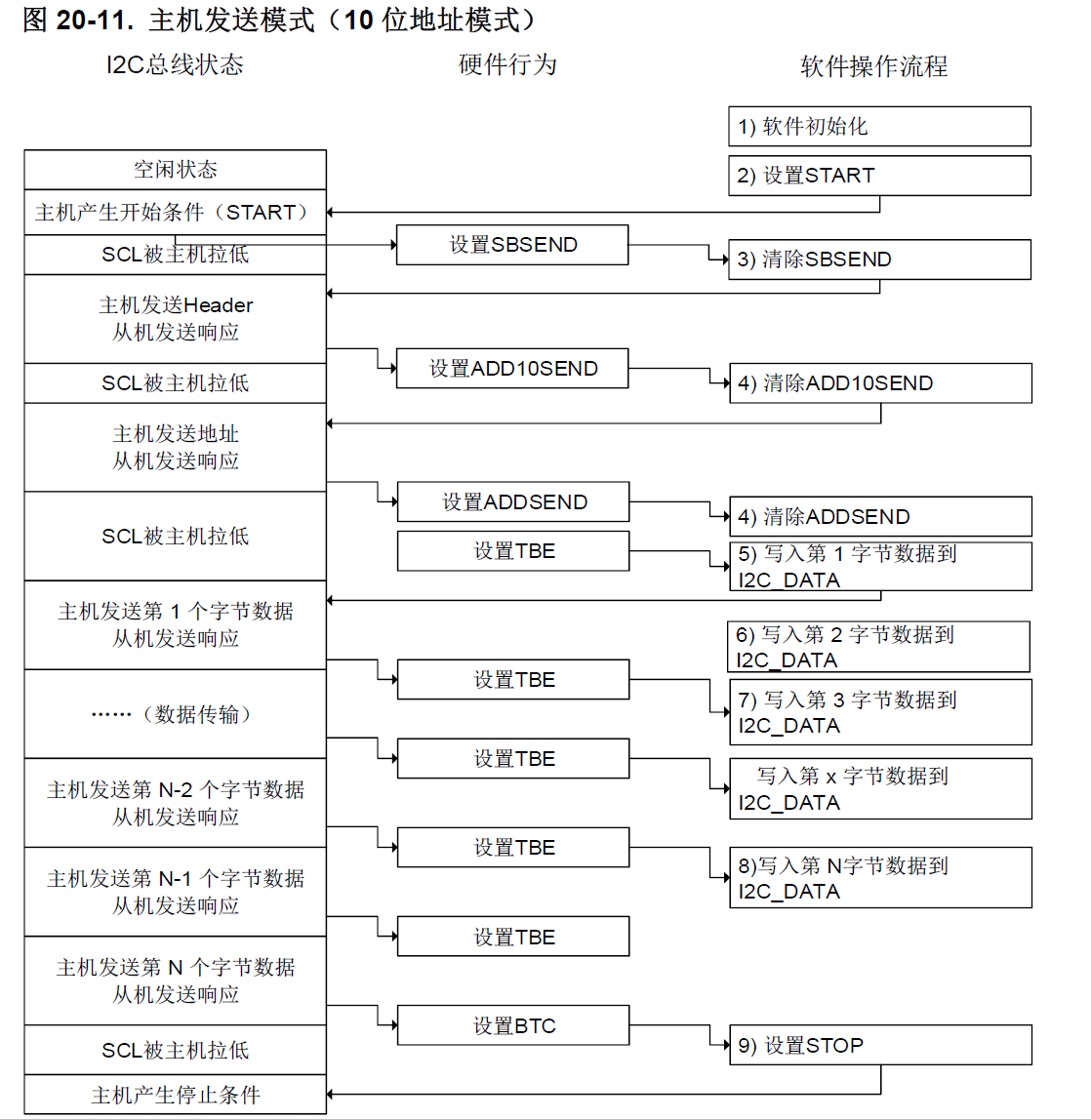

主机发送模式下的软件流程

  1. 首先，软件应该使能I2C外设时钟，以及配置I2C_CTL1中时钟相关寄存器来确保正确的I2C时序。使能和配置以后，I2C运行在默认的从机模式状态，等待START信号，随后等待I2C总线寻址。

  2. 软件将START位置1，在I2C总线上产生一个START信号。

  3. 发送一个START信号后，I2C硬件将I2C_STAT0的SBSEND位置1然后进入主机模式。现在软件应该读I2C_STAT0寄存器然后写一个7位地址位或10位地址的地址头到I2C_DATA寄存器来清除SBSEND位。当SBSEND位被清0时，I2C就开始发送地址或者地址头到I2C总线。如果发送的地址是10位地址的地址头，硬件在发送地址头的时候会将ADD10SEND位置1 ，软件应该通过读I2C_STAT0寄存器然后写10位低地址到I2C_DATA来清除ADD10SEND位。

  4. 7位或10位的地址位发送出去之后，I2C硬件将ADDSEND位置1，软件通过读I2C_STAT0寄存器然后读I2C_STAT1寄存器清除ADDSEND位。

  5. I2C进入数据发送状态，因为移位寄存器和数据寄存器I2C_DATA都是空的，所以硬件将TBE位置1。此时软件可以写第一个字节数据到I2C_DATA寄存器，但是TBE位此时不会被清零，因为写入I2C_DATA寄存器的字节会被立即移入内部移位寄存器。当移位寄存器非空时，I2C就开始发送数据到总线。

  6. 在第一个字节的发送过程中，软件可以写第二个字节到I2C_DATA，此时TBE会被清零，因为I2C_DATA寄存器和移位寄存器都不为空。

  7. 任意时刻TBE被置1，软件都可以向I2C_DATA寄存器写入一个字节，只要还有数据待发送。

  8. 在倒数第二个字节发送过程中，软件写入最后一个字节数据到I2C_DATA来清除TBE标志位，此后就不用关心TBE位的状态。TBE位会在倒数第二个字节发送完成后被置起，直到发送STOP信号时被清零。

  9. 最后一个字节发送结束后，I2C主机将BTC位置起，因为移位寄存器和I2C_DATA寄存器此时都为空。软件此时应该配置STOP来发送一个STOP信号，此后TBE和BTC状态位都将被清0。

image-20260226225800549

主机接收模式下的软件流程

在主机接收模式下，主机需要为最后一个字节接收产生NACK，然后发送STOP信号。因此，需要特别注意以确保最后接收到数据的正确性。下面提供了两种针对主机接收模式的软件编程方案：方案A和B。方案A需要保证软件能对I2C事件进行快速响应，方案B则不需要。

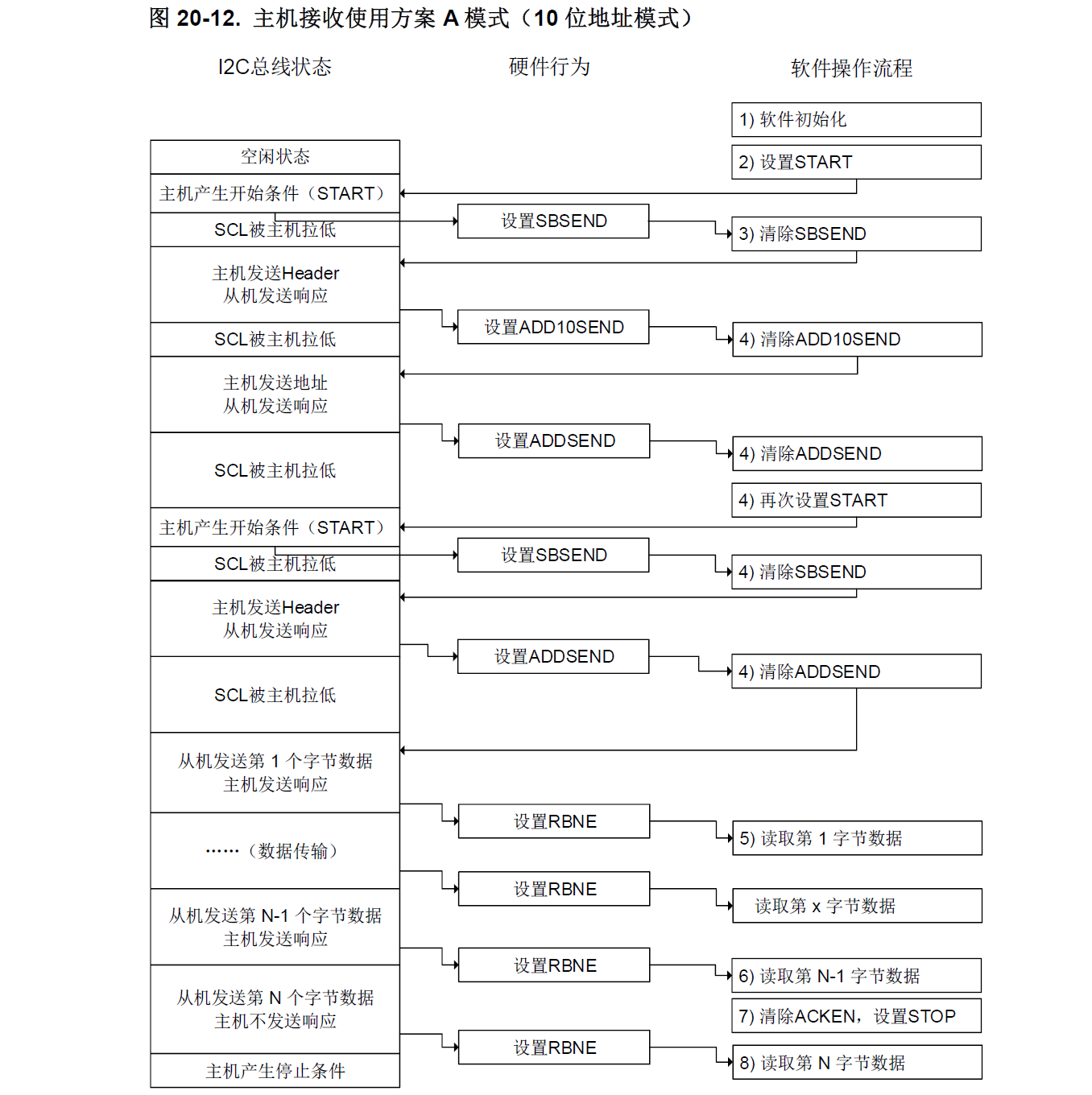

方案 A

  1. 首先，软件应该使能I2C外设时钟，以及配置I2C_CTL1中时钟相关寄存器来确保正确的I2C时序。使能和配置以后，I2C运行在默认的从机模式状态，等待START信号，随后等待I2C总线寻址。

  2. 软件将START位置1，从而在I2C总线上产生一个START信号。

  3. 发送一个START信号后，I2C硬件将I2C_STAT0寄存器的SBSEND位置1然后进入主机模式。现在软件应该读I2C_STAT0寄存器然后写一个7位地址位或10位地址的地址头到I2C_DATA寄存器来清除SBSEND位。当SBSEND位被清0时，I2C就开始发送地址或者地址头到I2C总线。如果发送的地址是10位地址的地址头，硬件在发送地址头的时候会先将ADD10SEND位置1，软件应该通过读I2C_STAT0寄存器然后写10位低地址到I2C_DATA来清除ADD10SEND位。

  4. 7位或10位的地址位发送出去之后，I2C硬件将ADDSEND位置1，软件应该通过读I2C_STAT0寄存器然后读I2C_STAT1寄存器清除ADDSEND位。如果地址是10位格式，软件应该再次将START位置1来重新产生一个START。在START产生后，SBSEND位会被置1。软件应该通过先读I2C_STAT0然后写地址头到I2C_DATA来清除SBSEND位，然后地址头被发到I2C总线，ADDSEND再次被置1。软件应该再次通过先读I2C_STAT0然后读I2C_STAT1来清除ADDSEND位。

  5. 当接收到第一个字节时，硬件会将RBNE位置1。此时软件可以从I2C_DATA寄存器读取第一个字节，之后RBNE位被清0。

  6. 此后任何时候RBNE被置1，软件就可以从I2C_DATA寄存器读取一个字节。

  7. 接收完倒数第二个字节（N-1）数据之后，软件应该立即将ACKEN位清0，并将STOP位置1，这一过程需要在最后一个字节接收完毕之前完成，以确保NACK发送给最后一个字节。

  8. 最后一个字节接收完毕后，RBNE位被置1，软件可以读取最后一个字节。由于ACKEN已经在前一步骤中被清0，I2C不再为最后一个字节发送ACK，并在最后一个字节发送完毕后产生一个STOP信号。以上步骤要求字节数目N>1，如果N=1，步骤7应该在步骤4之后就执行，且需要在字节接收完成之前完成。

image-20260226225914700

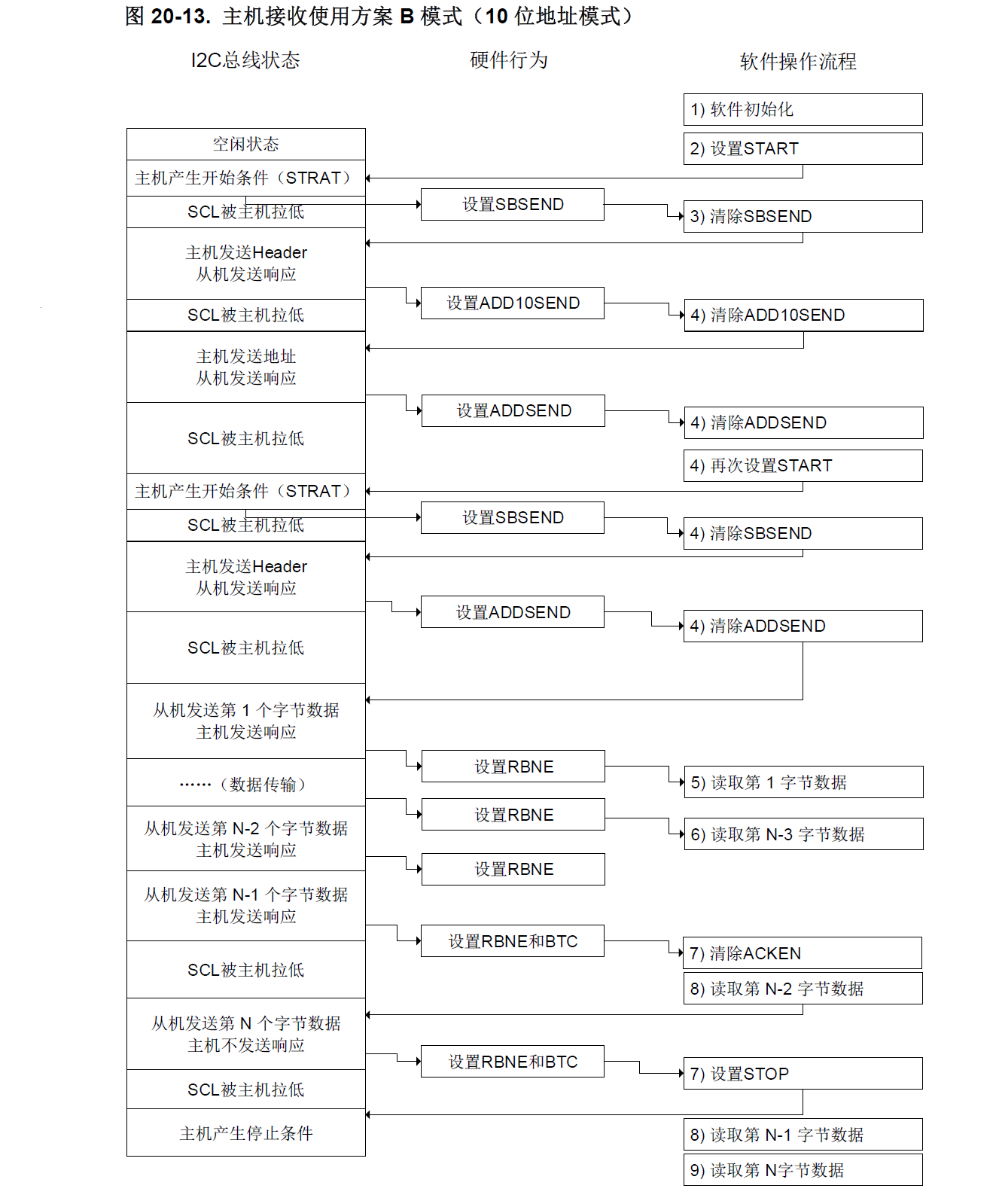

方案 B

  1. 首先，软件应该使能I2C外设时钟，配置I2C_CTL1中时钟相关寄存器来确保正确的I2C时序。初始化完成之后，I2C运行在默认的从机模式状态，等待START信号和地址。

  2. 软件将START位置1，从而在I2C总线上产生一个START信号。

  3. 发送一个START信号后，I2C硬件将I2C_STAT0寄存器的SBSEND位置1然后进入主机模式。现在软件应该读I2C_STAT0寄存器然后写一个7位地址位或10位地址的地址头到I2C_DATA寄存器来清除SBSEND位。当SBSEND位被清0时，I2C就开始发送地址或者地址头到I2C总线。如果发送的地址是10位地址的地址头，硬件在发送地址头之后会将ADD10SEND位置1，软件应该通过读I2C_STAT0寄存器然后写10位低地址到I2C_DATA来清除ADD10SEND位。

  4. 7位或10位的地址位发送出去之后，I2C硬件将ADDSEND位置1，软件应该通过读I2C_STAT0寄存器然后读I2C_STAT1寄存器清除ADDSEND位。如果地址是10位格式，软件应该接着将START位再次置1来产生一个开始信号，START被发送出去以后SBSEND位被再次置1。软件应该通过先读I2C_STAT0然后写地址头到I2C_DATA来清除SBSEND位，然后地址头被发到I2C总线，ADDSEND再次被置1。软件应该再次通过先读I2C_STAT0然后读I2C_STAT1来清除ADDSEND位。

  5. 当第一个字节被接收时，RBNE位会被硬件置1。此时软件可从I2C_DATA寄存器读取出第一个字节，同时RBNE位被清0。

  6. 此后任何时刻，只要RBNE位被置1，软件就可以从I2C_DATA寄存器读取一个字节的数据，直到主机接收了N-3个字节。如图20-13. 主机接收使用方案B 模式（10 位地址模式）所示，第N-2 个字节还没被软件读出，之后第N-1 个字节被接收，此时BTC 和RBNE 都被置位，总线就会被主机锁死以阻止最后一个字节的接收。然后软件应该清除ACKEN 位。

  7. 软件从I2C_DATA读出倒数第三个（N-2）字节数据，同时也将BTC位清0。此后第N-1个字节从移位寄存器被移到I2C_DATA，总线得到释放然后开始接收最后一个字节，由于ACKEN已经被清除，因此主机不会给最后一个字节数据发送ACK响应。

  8. 最后一个字节接收完毕后，硬件再次把BTC位和RBNE置1，并拉低SCL，软件将STOP位置1，主机发出一个STOP信号。

  9. 软件读取第N-1个字节，清除BTC。此后最后一个字节从移位寄存器被移动到I2C_DATA。

  10. 软件读取最后一个字节，清除RBNE。
    以上步骤需要字节数字N>2，N=1和N=2的情况近似：N=1在第4 步，软件应该在清除ADDSEND 位之前将ACKEN 位清0，在清除ADDSEND 位之后将STOP 位置1。当N=1 时步骤5 是最后一步。N=2在第2步，软件应该在START置1之前将POAP置1。在第4步，软件应该在清除ADDSEND位之前将ACKEN位清0。在第5步，软件应该一直等到BTC位被置1然后将STOP位置1且读取I2C_DATA两次。

image-20260226230042455

例程：使用库函数配置IIC

为了更好地理解IIC的使用，我们提供一个简单的例程，使用GD32F4xx标准外设库（SPL）来配置IIC0作为主机，向一个从机设备发送数据。假设从机地址为0x50，我们发送一个字节的数据0xAA。

步骤详解

  1. 包含头文件：
    首先，在代码文件中包含必要的头文件，包括GD32F4xx的IIC和GPIO库。

    1
    2
    3
    4
    #include "gd32f4xx.h"
    #include "gd32f4xx_i2c.h"
    #include "gd32f4xx_gpio.h"
    #include "gd32f4xx_rcu.h"

  2. 定义常量和变量：
    定义IIC外设、引脚和时钟。

    1
    2
    #define I2C0_SLAVE_ADDRESS7 0x50  // 从机地址
    #define I2C_DATA 0xAA              // 要发送的数据

  3. 使能外设时钟：
    使能IIC0和相关GPIO的时钟。

    1
    2
    rcu_periph_clock_enable(RCU_I2C0);      // 使能IIC0时钟
    rcu_periph_clock_enable(RCU_GPIOB);     // 假设IIC0使用PB6(SCL)和PB7(SDA)

  4. 配置GPIO引脚：
    将PB6和PB7配置为IIC模式，使用复用功能。

    1
    2
    3
    4
    5
    6
    7
    8
    gpio_af_set(GPIOB, GPIO_AF_4, GPIO_PIN_6);  // PB6复用为I2C0_SCL
    gpio_af_set(GPIOB, GPIO_AF_4, GPIO_PIN_7);  // PB7复用为I2C0_SDA

    gpio_mode_set(GPIOB, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_6);
    gpio_output_options_set(GPIOB, GPIO_OTYPE_OD, GPIO_OSPEED_50MHZ, GPIO_PIN_6);

    gpio_mode_set(GPIOB, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_7);
    gpio_output_options_set(GPIOB, GPIO_OTYPE_OD, GPIO_OSPEED_50MHZ, GPIO_PIN_7);

  5. 初始化IIC结构体：
    配置IIC的参数，如时钟速度、地址模式等。

    1
    2
    3
    i2c_deinit(I2C0);  // 复位IIC0

    i2c_init(I2C0, I2C_SPEED_100K, I2C_DUTY_2_1, I2C_ADDRESS_MODE_7BIT, I2C0_SLAVE_ADDRESS7);
    • I2C_SPEED_100K：100kHz标准模式。
    • I2C_DUTY_2_1：时钟占空比。
    • I2C_ADDRESS_MODE_7BIT：7位地址模式。
    • I2C0_SLAVE_ADDRESS7：从机地址。

  6. 使能IIC：
    使能IIC0外设。

    1
    i2c_enable(I2C0);

  7. 发送数据：
    编写一个函数来发送数据。首先产生START信号，发送地址，然后发送数据，最后发送STOP。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    void i2c_send_data(uint8_t data) {
        // 产生START信号
        i2c_start_on_bus(I2C0);
        while(!i2c_flag_get(I2C0, I2C_FLAG_SBSEND));  // 等待START发送完成

        // 发送从机地址（写操作）
        i2c_master_addressing(I2C0, I2C0_SLAVE_ADDRESS7, I2C_TRANSMITTER);
        while(!i2c_flag_get(I2C0, I2C_FLAG_ADDSEND));  // 等待地址发送完成
        i2c_flag_clear(I2C0, I2C_FLAG_ADDSEND);        // 清除地址发送标志

        // 发送数据
        i2c_data_transmit(I2C0, data);
        while(!i2c_flag_get(I2C0, I2C_FLAG_TBE));      // 等待发送缓冲区空
        while(!i2c_flag_get(I2C0, I2C_FLAG_BTC));      // 等待字节传输完成

        // 发送STOP信号
        i2c_stop_on_bus(I2C0);
        while(I2C_CTL0(I2C0) & I2C_CTL0_STOP);         // 等待STOP发送完成
    }

  8. 在主函数中调用：
    在main函数中调用初始化和发送函数。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    int main(void) {
        // 初始化系统时钟等（省略）

        // 初始化IIC
        // 步骤3-6的代码

        // 发送数据
        i2c_send_data(I2C_DATA);

        while(1) {
            // 主循环
        }
    }

你也可参考如下文章二十四、 IIC 实验 | 立创开发板技术文档中心

IIC库函数详解

1. IIC 初始化与配置

i2c_deinit

功能：复位I2C外设，将I2C寄存器重置为默认值。
原型：void i2c_deinit(uint32_t i2c_periph)
参数：

  • i2c_periph: I2C外设。
    • I2C0: I2C0外设
    • I2C1: I2C1外设
    • I2C2: I2C2外设
      返回值：无

i2c_clock_config

功能：配置I2C时钟速度和占空比。
原型：void i2c_clock_config(uint32_t i2c_periph, uint32_t clkspeed, uint32_t dutycyc)
参数：

  • i2c_periph: I2C外设 (I2C0, I2C1, I2C2)。
  • clkspeed: I2C速度，单位为Hz。标准模式最高100000Hz (100kHz)，快速模式最高400000Hz (400kHz)。
  • dutycyc: 快速模式下的占空比。
    • I2C_DTCY_2: T_low/T_high = 2
    • I2C_DTCY_16_9: T_low/T_high = 16/9
      返回值：无

i2c_mode_addr_config

功能：配置I2C模式、地址格式和从机地址。
原型：void i2c_mode_addr_config(uint32_t i2c_periph, uint32_t mode, uint32_t addformat, uint32_t addr)
参数：

  • i2c_periph: I2C外设。
  • mode: I2C模式。
    • I2C_I2CMODE_ENABLE: I2C模式
    • I2C_SMBUSMODE_ENABLE: SMBus模式
  • addformat: 地址格式。
    • I2C_ADDFORMAT_7BITS: 7位地址
    • I2C_ADDFORMAT_10BITS: 10位地址
  • addr: I2C从机地址。
    返回值：无

i2c_enable

功能：使能I2C外设。
原型：void i2c_enable(uint32_t i2c_periph)
参数：

  • i2c_periph: I2C外设。
    返回值：无

i2c_disable

功能：禁用I2C外设。
原型：void i2c_disable(uint32_t i2c_periph)
参数：

  • i2c_periph: I2C外设。
    返回值：无

i2c_ack_config

功能：使能或禁用ACK（应答）发送。
原型：void i2c_ack_config(uint32_t i2c_periph, uint32_t ack)
参数：

  • i2c_periph: I2C外设。
  • ack: ACK状态。
    • I2C_ACK_ENABLE: 使能ACK发送
    • I2C_ACK_DISABLE: 禁用ACK发送
      返回值：无

i2c_ackpos_config

功能：配置ACK位置（当前字节或下一个字节）。通常用于接收只剩两个字节时的特殊操作。
原型：void i2c_ackpos_config(uint32_t i2c_periph, uint32_t pos)
参数：

  • i2c_periph: I2C外设。
  • pos: ACK位置。
    • I2C_ACKPOS_CURRENT: ACK作用于当前正在接收的字节
    • I2C_ACKPOS_NEXT: ACK作用于下一个字节
      返回值：无

i2c_master_addressing

功能：在主机模式下配置从机地址和传输方向。
原型：void i2c_master_addressing(uint32_t i2c_periph, uint32_t addr, uint32_t trandirection)
参数：

  • i2c_periph: I2C外设。
  • addr: 从机地址。
  • trandirection: 传输方向。
    • I2C_TRANSMITTER: 发送方向
    • I2C_RECEIVER: 接收方向
      返回值：无

i2c_dualaddr_enable

功能：使能双地址模式并配置第二个从机地址。
原型：void i2c_dualaddr_enable(uint32_t i2c_periph, uint32_t addr)
参数：

  • i2c_periph: I2C外设。
  • addr: 第二个从机地址。
    返回值：无

i2c_software_reset_config

功能：使能或禁用I2C软件复位。
原型：void i2c_software_reset_config(uint32_t i2c_periph, uint32_t sreset)
参数：

  • i2c_periph: I2C外设。
  • sreset: 软件复位状态。
    • I2C_SRESET_SET: I2C处于复位状态
    • I2C_SRESET_RESET: I2C不处于复位状态
      返回值：无

i2c_stretch_scl_low_config

功能：使能或禁用SCL时钟延展（Clock Stretching）。
原型：void i2c_stretch_scl_low_config(uint32_t i2c_periph, uint32_t stretch)
参数：

  • i2c_periph: I2C外设。
  • stretch: 时钟延展状态。
    • I2C_SCLSTRETCH_ENABLE: 使能时钟延展
    • I2C_SCLSTRETCH_DISABLE: 禁用时钟延展
      返回值：无

2. 数据传输

i2c_data_transmit

功能：通过I2C外设发送一个字节的数据。
原型：void i2c_data_transmit(uint32_t i2c_periph, uint8_t data)
参数：

  • i2c_periph: I2C外设。
  • data: 要发送的数据字节。
    返回值：无

i2c_data_receive

功能：通过I2C外设接收一个字节的数据。
原型：uint8_t i2c_data_receive(uint32_t i2c_periph)
参数：

  • i2c_periph: I2C外设。
    返回值：接收到的数据字节。

i2c_start_on_bus

功能：在I2C总线上产生START条件。
原型：void i2c_start_on_bus(uint32_t i2c_periph)
参数：

  • i2c_periph: I2C外设。
    返回值：无

i2c_stop_on_bus

功能：在I2C总线上产生STOP条件。
原型：void i2c_stop_on_bus(uint32_t i2c_periph)
参数：

  • i2c_periph: I2C外设。
    返回值：无

3. 状态标志管理

i2c_flag_get

功能：检查指定的I2C标志位状态。
原型：FlagStatus i2c_flag_get(uint32_t i2c_periph, uint32_t flag)
参数：

  • i2c_periph: I2C外设。
  • flag: 待检查的标志位。常用标志包括：
    • I2C_FLAG_SBSEND: START条件已发送 (Master)
    • I2C_FLAG_ADDSEND: 地址已发送/匹配 (Master/Slave)
    • I2C_FLAG_BTC: 字节传输完成 (Byte transfer finished)
    • I2C_FLAG_ADD10SEND: 10位地址头部已发送 (Master)
    • I2C_FLAG_STPDET: 检测到STOP条件 (Slave)
    • I2C_FLAG_RBNE: 接收缓冲区非空 (Data register not empty)
    • I2C_FLAG_TBE: 发送缓冲区空 (Data register empty)
    • I2C_FLAG_BERR: 总线错误
    • I2C_FLAG_LOSTARB: 仲裁丢失
    • I2C_FLAG_AERR: 应答错误
    • I2C_FLAG_OVR: 过载/溢出错误
    • I2C_FLAG_PECERR: PEC错误
    • I2C_FLAG_SMBTO: SMBus超时
    • I2C_FLAG_SMBALT: SMBus告警
    • I2C_FLAG_I2CBSY: I2C总线忙
    • I2C_FLAG_DUMODF: 双地址模式匹配
      返回值：SET (标志位置位) 或 RESET (标志位未置位)。

i2c_flag_clear

功能：清除指定的I2C标志位。
原型：void i2c_flag_clear(uint32_t i2c_periph, uint32_t flag)
参数：

  • i2c_periph: I2C外设。
  • flag: 待清除的标志位。
    • I2C_FLAG_SMBTO: SMBus超时
    • I2C_FLAG_SMBALT: SMBus告警
    • I2C_FLAG_PECERR: PEC错误
    • I2C_FLAG_OVR: 过载/溢出错误
    • I2C_FLAG_AERR: 应答错误
    • I2C_FLAG_LOSTARB: 仲裁丢失
    • I2C_FLAG_BERR: 总线错误
    • I2C_FLAG_ADDSEND: 地址已发送/匹配
    • I2C_FLAG_STPDET: 检测到STOP条件 (Slave) (注意：有些标志位需要特定读写序列清除，不仅是调用此函数)
      返回值：无

4. 中断配置

i2c_interrupt_enable

功能：使能指定的I2C中断。
原型：void i2c_interrupt_enable(uint32_t i2c_periph, uint32_t interrupt)
参数：

  • i2c_periph: I2C外设。
  • interrupt: 待使能的中断源。
    • I2C_INT_ERR: 错误中断使能
    • I2C_INT_EV: 事件中断使能
    • I2C_INT_BUF: 缓冲区中断使能
      返回值：无

i2c_interrupt_disable

功能：禁用指定的I2C中断。
原型：void i2c_interrupt_disable(uint32_t i2c_periph, uint32_t interrupt)
参数：

  • i2c_periph: I2C外设。
  • interrupt: 待禁用的中断源。
    返回值：无

i2c_interrupt_flag_get

功能：检查指定的I2C中断标志位状态。
原型：FlagStatus i2c_interrupt_flag_get(uint32_t i2c_periph, uint32_t interrupt)
参数：

  • i2c_periph: I2C外设。
  • interrupt: 待检查的中断标志位。
    • I2C_INT_FLAG_SMBTO: SMBus超时中断标志
    • I2C_INT_FLAG_SMBALT: SMBus告警中断标志
    • I2C_INT_FLAG_PECERR: PEC错误中断标志
    • I2C_INT_FLAG_OVR: 过载错误中断标志
    • I2C_INT_FLAG_AERR: 应答错误中断标志
    • I2C_INT_FLAG_LOSTARB: 仲裁丢失中断标志
    • I2C_INT_FLAG_BERR: 总线错误中断标志
    • I2C_INT_FLAG_TBE: 发送缓冲区空中断标志
    • I2C_INT_FLAG_RBNE: 接收缓冲区非空中断标志
    • I2C_INT_FLAG_STPDET: 检测到STOP中断标志
    • I2C_INT_FLAG_ADD10SEND: 10位头发送中断标志
    • I2C_INT_FLAG_BTC: 字节传输完成中断标志
    • I2C_INT_FLAG_ADDSEND: 地址发送中断标志
    • I2C_INT_FLAG_SBSEND: START发送中断标志
      返回值：SET 或 RESET。

i2c_interrupt_flag_clear

功能：清除指定的I2C中断标志位。
原型：void i2c_interrupt_flag_clear(uint32_t i2c_periph, uint32_t interrupt)
参数：

  • i2c_periph: I2C外设。
  • interrupt: 待清除的中断标志位。
    返回值：无

5. DMA 配置

i2c_dma_enable

功能：使能I2C DMA请求。
原型：void i2c_dma_enable(uint32_t i2c_periph, uint32_t dma)
参数：

  • i2c_periph: I2C外设。
  • dma: DMA请求使能。
    • I2C_DMA_ON: 使能DMA模式
    • I2C_DMA_OFF: 禁用DMA模式
      返回值：无

i2c_dma_last_transfer_config

功能：配置DMA最后一次传输（只在接收模式下使用）。
原型：void i2c_dma_last_transfer_config(uint32_t i2c_periph, uint32_t dma_last)
参数：

  • i2c_periph: I2C外设。
  • dma_last: DMA最后传输配置。
    • I2C_DMALST_ON: 下一次DMA EOT（传输结束）时发送NACK
    • I2C_DMALST_OFF: 下一次DMA EOT时不发送NACK
      返回值：无

6. PEC (Packet Error Checking) 配置

i2c_pec_enable

功能：使能I2C PEC计算。
原型：void i2c_pec_enable(uint32_t i2c_periph, uint32_t pecstate)
参数：

  • i2c_periph: I2C外设。
  • pecstate: PEC状态。
    • I2C_PEC_ENABLE: 使能PEC
    • I2C_PEC_DISABLE: 禁用PEC
      返回值：无

i2c_pec_value_get

功能：获取当前的PEC值。
原型：uint8_t i2c_pec_value_get(uint32_t i2c_periph)
参数：

  • i2c_periph: I2C外设。
    返回值：当前的PEC计算值。

i2c_pec_transfer_enable

功能：请求传输PEC值（作为最后一个字节发送或接收）。
原型：void i2c_pec_transfer_enable(uint32_t i2c_periph, uint32_t pec_transfer)
参数：

  • i2c_periph: I2C外设。
  • pec_transfer: PEC传输使能。
    • I2C_PECTRANS_ENABLE: 传输PEC
    • I2C_PECTRANS_DISABLE: 不传输PEC
      返回值：无
留言
