CAN

CAN原理

CAN物理层

与I2C、SPI等具有时钟信号的同步通讯方式不同，CAN通讯并不是以时钟信号来进行同步的，它是一种异步通讯，只具有CAN_High和CAN_Low两条信号线，共同构成一组差分信号线，以差分信号的形式进行通讯。

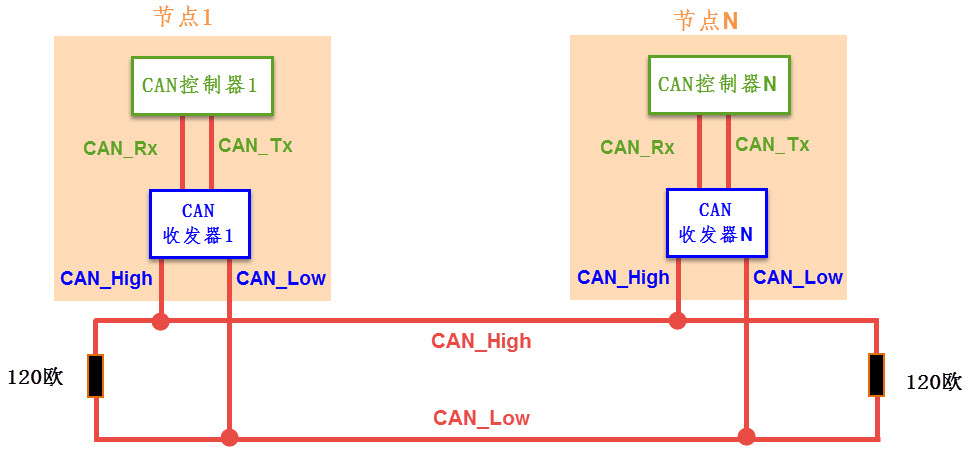

闭环总线网络

CAN物理层的形式主要有两种，图 CAN闭环总线通讯网络中的CAN通讯网络是一种遵循ISO11898标准的高速、短距离“闭环网络”，它的总线最大长度为40m，通信速度最高为1Mbps，总线的两端各要求有一个“120欧”的电阻。

CAN闭环总线通讯网络

开环总线网络

图 CAN开环总线通讯网络中的是遵循ISO11519-2标准的低速、远距离“开环网络”，它的最大传输距离为1km，最高通讯速率为125kbps，两根总线是独立的、不形成闭环，要求每根总线上各串联有一个“2.2千欧”的电阻。

CAN开环总线通讯网络

通讯节点

从CAN通讯网络图可了解到，CAN总线上可以挂载多个通讯节点，节点之间的信号经过总线传输，实现节点间通讯。由于CAN通讯协议不对节点进行地址编码，而是对数据内容进行编码的，所以网络中的节点个数理论上不受限制，只要总线的负载足够即可，可以通过中继器增强负载。

CAN通讯节点由一个CAN控制器及CAN收发器组成，控制器与收发器之间通过CAN_Tx及CAN_Rx信号线相连，收发器与CAN总线之间使用CAN_High及CAN_Low信号线相连。其中CAN_Tx及CAN_Rx使用普通的类似TTL逻辑信号，而CAN_High及CAN_Low是一对差分信号线，使用比较特别的差分信号，下一小节再详细说明。

当CAN节点需要发送数据时，控制器把要发送的二进制编码通过CAN_Tx线发送到收发器，然后由收发器把这个普通的逻辑电平信号转化成差分信号，通过差分线CAN_High和CAN_Low线输出到CAN总线网络。而通过收发器接收总线上的数据到控制器时，则是相反的过程，收发器把总线上收到的CAN_High及CAN_Low信号转化成普通的逻辑电平信号，通过CAN_Rx输出到控制器中。

例如，STM32的CAN片上外设就是通讯节点中的控制器，为了构成完整的节点，还要给它外接一个收发器，在我们实验板中使用型号为TJA1050的芯片作为CAN收发器。 CAN控制器与CAN收发器的关系如同TTL串口与MAX3232电平转换芯片的关系，MAX3232芯片把TTL电平的串口信号转换成RS-232电平的串口信号， CAN收发器的作用则是把CAN控制器的TTL电平信号转换成差分信号(或者相反)。

差分信号

差分信号又称差模信号，与传统使用单根信号线电压表示逻辑的方式有区别，使用差分信号传输时，需要两根信号线，这两个信号线的振幅相等，相位相反，通过两根信号线的电压差值来表示逻辑0和逻辑1。见图差分信号，它使用了V+与V-信号的差值表达出了图下方的信号。

差分信号

相对于单信号线传输的方式，使用差分信号传输具有如下优点：

抗干扰能力强，当外界存在噪声干扰时，几乎会同时耦合到两条信号线上，而接收端只关心两个信号的差值，所以外界的共模噪声可以被完全抵消。
能有效抑制它对外部的电磁干扰，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，泄放到外界的电磁能量越少。
时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。

由于差分信号线具有这些优点，所以在USB协议、485协议、以太网协议及CAN协议的物理层中，都使用了差分信号传输。

CAN协议中的差分信号

CAN协议中对它使用的CAN_High及CAN_Low表示的差分信号做了规定，见表 [CAN协议标准表示的信号逻辑]及图 [CAN的差分信号高速]。以高速CAN协议为例，当表示逻辑1时(隐性电平)，CAN_High和CAN_Low线上的电压均为2.5v，即它们的电压差VH-VL=0V；而表示逻辑0时(显性电平)， CAN_High的电平为3.5V，CAN_Low线的电平为1.5V，即它们的电压差为VH-VL=2V。例如，当CAN收发器从CAN_Tx线接收到来自CAN控制器的低电平信号时(逻辑0)，它会使CAN_High输出3.5V，同时CAN_Low输出1.5V，从而输出显性电平表示逻辑0。

CAN协议标准表示的信号逻辑 CAN的差分信号高速

在CAN总线中，必须使它处于隐性电平(逻辑1)或显性电平(逻辑0)中的其中一个状态。假如有两个CAN通讯节点，在同一时间，一个输出隐性电平，另一个输出显性电平，类似I2C总线的“线与”特性将使它处于显性电平状态，显性电平的名字就是这样来的，即可以认为显性具有优先的意味。

由于CAN总线协议的物理层只有1对差分线，在一个时刻只能表示一个信号，所以对通讯节点来说，CAN通讯是半双工的，收发数据需要分时进行。在CAN的通讯网络中，因为共用总线，在整个网络中同一时刻只能有一个通讯节点发送信号，其余的节点在该时刻都只能接收。

CAN协议

CAN总线传输特点

CAN 总线的数据传输有其自身的特点，主要有以下几点。

CAN 总线上的节点既可以发送数据又可以接收数据，没有主从之分。但是在同一个时刻，只能有一个节点发送数据，其他节点只能接收数据。
CAN 总线上的节点没有地址的概念。CAN 总线上的数据是以帧为单位传输的，帧又分为数据帧、遥控帧等多种帧类型，帧包含需要传输的数据或控制信息。
CAN 总线具有 “线与” 的特性，也就是当有两个节点同时向总线发送信号时，一个发送显性电平（逻辑 0），另一个发送隐性电平（逻辑 1），则总线呈现为显性电平。这个特性被用于总线仲裁，也就是哪个节点优先占用总线进行发送操作。
每个帧有一个标识符（Identifier，以下简称 ID）。ID 不是地址，它表示传输数据的类型，也可以用于总线仲裁时确定优先级。例如，在汽车的 CAN 总线上，假设用于碰撞检测的节点输出数据帧的 ID 为 01，车内温度检测节点发送数据帧的 ID 为 05 等。
每个 CAN 节点都接收数据，但是可以对接收的帧根据 ID 进行过滤。只有节点需要的数据才会被接收并进一步处理，不需要的数据会被自动舍弃。例如，假设安全气囊控制器只接受碰撞检测节点发出的 ID 为 01 的帧，这种 ID 的过滤是由硬件完成的，以便安全气囊控制器在发生碰撞时能及时响应。
CAN 总线通信是半双工的，即总线不能同时发送和接收。在多个节点竞争总线进行发送时，通过 ID 的优先级进行仲裁，竞争胜出的节点继续发送，竞争失败的节点立刻转入接收状态。
CAN 总线没有用于同步的时钟信号，所以需要规定 CAN 总线通信的波特率，所有节点都使用相同的波特率进行通信。

CAN还会使用“位同步”的方式来抗干扰、吸收误差，实现对总线电平信号进行正确的采样，确保通讯正常。

位时序分解

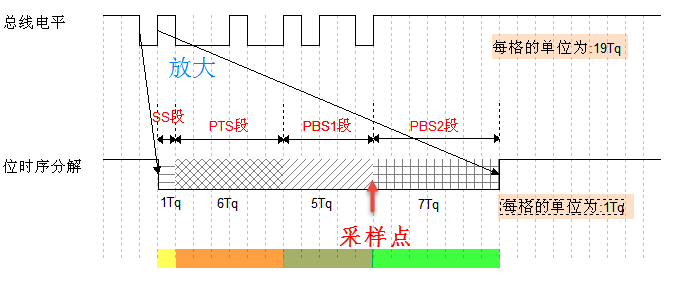

为了实现位同步，CAN协议把每一个数据位的时序分解成如图所示的SS段、 PTS段、PBS1段、PBS2段，这四段的长度加起来即为一个CAN数据位的长度。分解后最小的时间单位是Tq，而一个完整的位由8~25个Tq组成。为方便表示，图中的高低电平直接代表信号逻辑0或逻辑1(不是差分信号)。

CAN位时序分解图

该图中表示的CAN通讯信号每一个数据位的长度为19Tq，其中SS段占1Tq，PTS段占6Tq，PBS1段占5Tq，PBS2段占7Tq。信号的采样点位于PBS1段与PBS2段之间，通过控制各段的长度，可以对采样点的位置进行偏移，以便准确地采样。

各段的作用如介绍下：

SS段(SYNC SEG)

SS译为同步段，若通讯节点检测到总线上信号的跳变沿被包含在SS段的范围之内，则表示节点与总线的时序是同步的，当节点与总线同步时，采样点采集到的总线电平即可被确定为该位的电平。SS段的大小固定为1Tq。

PTS段(PROP SEG)

PTS译为传播时间段，这个时间段是用于补偿网络的物理延时时间。是总线上输入比较器延时和输出驱动器延时总和的两倍。PTS段的大小可以为1~8Tq。

PBS1段(PHASE SEG1)，

PBS1译为相位缓冲段，主要用来补偿边沿阶段的误差，它的时间长度在重新同步的时候可以加长。PBS1段的初始大小可以为1~8Tq。

PBS2段(PHASE SEG2)

PBS2这是另一个相位缓冲段，也是用来补偿边沿阶段误差的，它的时间长度在重新同步时可以缩短。PBS2段的初始大小可以为2~8Tq。

通讯的波特率

总线上的各个通讯节点只要约定好1个Tq的时间长度以及每一个数据位占据多少个Tq，就可以确定CAN通讯的波特率。

例如，假设上图中的1Tq=1us，而每个数据位由19个Tq组成，则传输一位数据需要时间T1bit =19us，从而每秒可以传输的数据位个数为：

1x106/19 = 52631.6 (bps)

这个每秒可传输的数据位的个数即为通讯中的波特率。

同步过程分析

波特率只是约定了每个数据位的长度，数据同步还涉及到相位的细节，这个时候就需要用到数据位内的SS、PTS、PBS1及PBS2段了。

根据对段的应用方式差异，CAN的数据同步分为硬同步和重新同步。其中硬同步只是当存在“帧起始信号”时起作用，无法确保后续一连串的位时序都是同步的，而重新同步方式可解决该问题，这两种方式具体介绍如下：

(1) 硬同步

若某个CAN节点通过总线发送数据时，它会发送一个表示通讯起始的信号(即下一小节介绍的帧起始信号)，该信号是一个由高变低的下降沿。而挂载到CAN总线上的通讯节点在不发送数据时，会时刻检测总线上的信号。

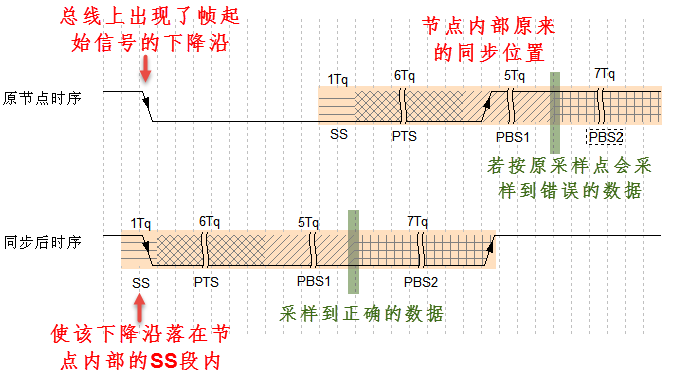

见图 [硬同步过程图] ，可以看到当总线出现帧起始信号时，某节点检测到总线的帧起始信号不在节点内部时序的SS段范围，所以判断它自己的内部时序与总线不同步，因而这个状态的采样点采集得的数据是不正确的。所以节点以硬同步的方式调整，把自己的位时序中的SS段平移至总线出现下降沿的部分，获得同步，同步后采样点就可以采集得正确数据了。

硬同步过程图

(2) 重新同步

前面的硬同步只是当存在帧起始信号时才起作用，如果在一帧很长的数据内，节点信号与总线信号相位有偏移时，这种同步方式就无能为力了。因而需要引入重新同步方式，它利用普通数据位的高至低电平的跳变沿来同步(帧起始信号是特殊的跳变沿)。重新同步与硬同步方式相似的地方是它们都使用SS段来进行检测，同步的目的都是使节点内的SS段把跳变沿包含起来。

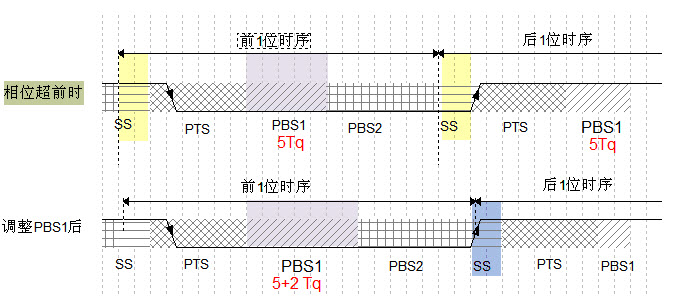

重新同步的方式分为超前和滞后两种情况，以总线跳变沿与SS段的相对位置进行区分。第一种相位超前的情况如图，节点从总线的边沿跳变中，检测到它内部的时序比总线的时序相对超前2Tq，这时控制器在下一个位时序中的PBS1段增加2Tq的时间长度，使得节点与总线时序重新同步。

相位超前时的重新同步

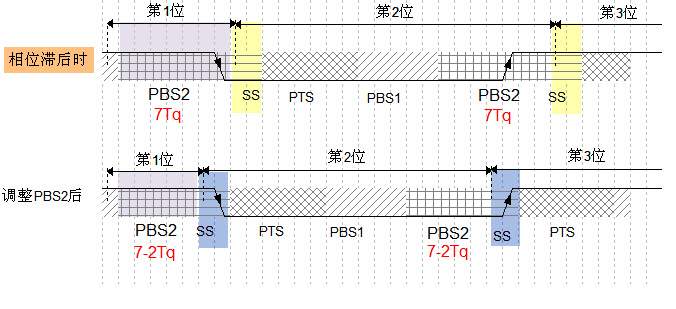

第二种相位滞后的情况如图，节点从总线的边沿跳变中，检测到它的时序比总线的时序相对滞后2Tq，这时控制器在前一个位时序中的PBS2段减少2Tq的时间长度，获得同步。

相位滞后时的重新同步

在重新同步的时候， PBS1和PBS2中增加或减少的这段时间长度被定义为“重新同步补偿宽度SJW (reSynchronization Jump Width)”。一般来说CAN控制器会限定SJW的最大值，如限定了最大SJW=3Tq时，单次同步调整的时候不能增加或减少超过3Tq的时间长度，若有需要，控制器会通过多次小幅度调整来实现同步。当控制器设置的SJW极限值较大时，可以吸收的误差加大，但通讯的速度会下降。

帧的种类

CAN 网络通信是通过 5 种类型的帧（frame）进行的，这 5 种帧及其用途如表 18-2 所示。

帧类型	帧用途
数据帧（Data frame）	节点发送的包含 ID 和数据的帧
遥控帧（Remote frame）	节点向网络上的其他节点发出的某个 ID 的数据请求，发送节点收到遥控帧后就可以发送相应 ID 的数据帧
错误帧（Error frame）	节点检测出错误时，向其他节点发送的通知错误的帧
过载帧（Overload frame）	接收单元未做好接收数据的准备时发送的帧，发送节点收到过载帧后可以暂缓发送数据帧
帧间空间（Inter-frame space）	用于将数据帧、遥控帧与前后的帧分隔开的帧

其中，数据帧和遥控帧有 ID，并且有标准格式和扩展格式两种格式，标准格式的 ID 是 11 位，扩展格式的 ID 是 29 位。下面仅详细介绍数据帧和遥控帧的结构，其他帧的结构可参考相关资料。

标准格式数据帧和遥控帧

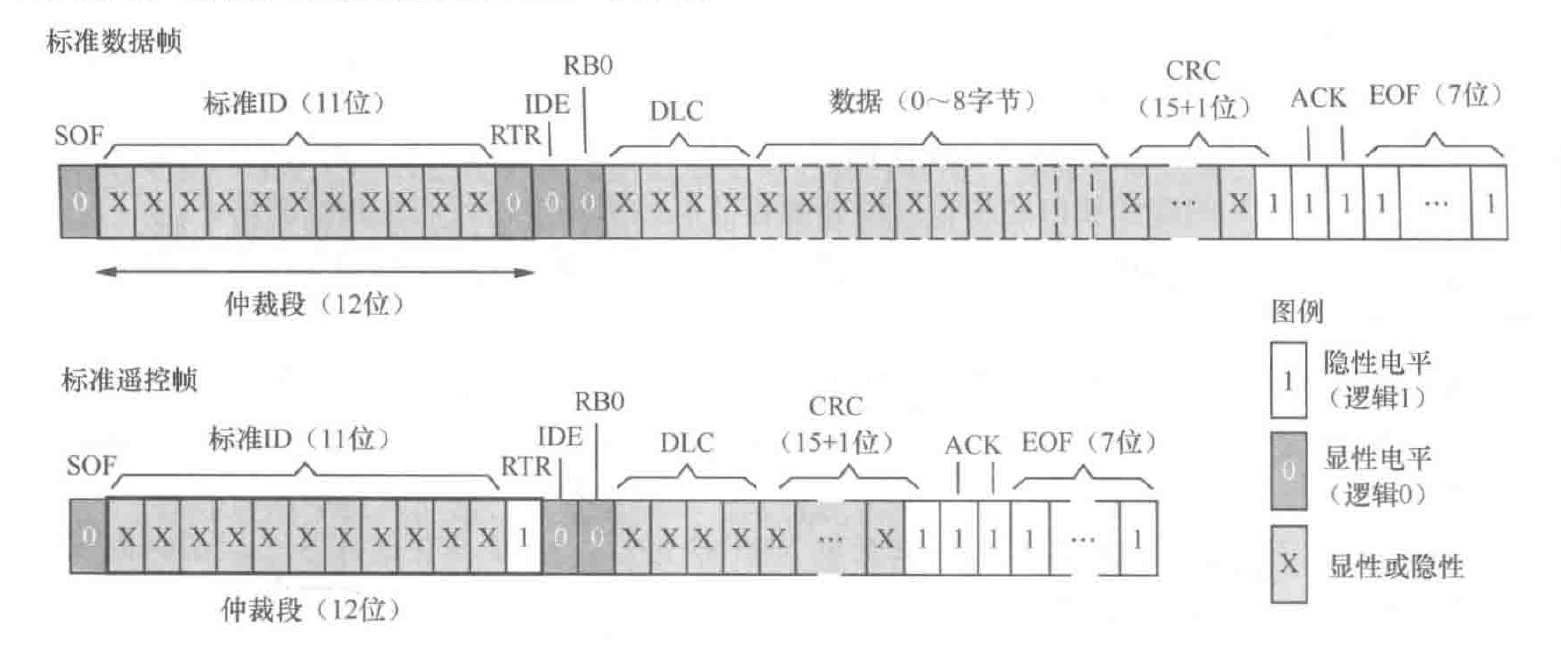

标准格式数据帧和遥控帧的结构如图 18-4 所示，它们都有 11 位的 ID。数据帧传输带有 ID 的 0 到 8 字节的数据；遥控帧只有 ID，没有数据，用于请求数据。

数据帧可以分为以下几段。

（1）帧起始（Start Of Frame，SOF）。帧起始只有一个位，是一个显性电平（逻辑 0），表示一个帧的开始。

（2）仲裁段（Arbitration Field）。仲裁段包括 11 位的 ID 和 RTR 位，共 12 位。多个节点竞争总线发送数据时，根据仲裁段的数据决定哪个节点优先占用总线。哪个 ID 先出现显性电平（逻辑 0），对应的节点就占用总线。所以，ID 数值小的优先级更高。如果两个节点发送数据帧的 ID 相同，再根据仲裁段最后的 RTR 位裁决。

RTR（Remote Transmit Request）是远程传输请求，RTR 位用于区分数据帧和遥控帧。数据帧的 RTR 位是显性电平（逻辑 0），遥控帧的 RTR 位是隐性电平（逻辑 1）。所以，具有相同 ID 的数据帧和遥控帧竞争总线时，数据帧优先获得发送权。（3）控制段。控制段包括 IDE 位、RB0 位和 4 位的 DLC，共 6 位。

IDE 是标识符扩展位（Identifier Extension Bit），用于表示帧是标准格式，还是扩展格式。标准格式帧的 IDE 是显性电平（逻辑 0），扩展格式帧的 IDE 是隐性电平（逻辑 1）。

RB0 是保留位，默认为显性电平。

DLC 是 4 个位的数据长度编码（Data Length Code），编码数值为 0 到 8，表示后面数据段的字节数。遥控帧的 DLC 编码数值总是 0，因为遥控帧不传输数据。（4）数据段。数据段里是数据帧需要传输的数据，可以是 0 到 8 字节，数据的字节个数由 DLC 编码确定。遥控帧没有数据段。（5）CRC 段。CRC 段共 16 位，其中前 15 位是 CRC 校验码，最后一位总是隐性电平，是 CRC 段的界定符（Delimiter）。（6）ACK 段。ACK 段包括一个 ACK 位（Acknowledge Bit）和一个 ACK 段界定符。发送节点发送的 ACK 位是隐性电平，接收节点接收的 ACK 位是显性电平。（7）帧结束（End Of Frame，EOF）。帧结束是帧结束段，由 7 个隐性位表示 EOF。

数据帧或遥控帧结束后，后面一般是帧间空间或过载帧，用于分隔开数据帧或遥控帧。

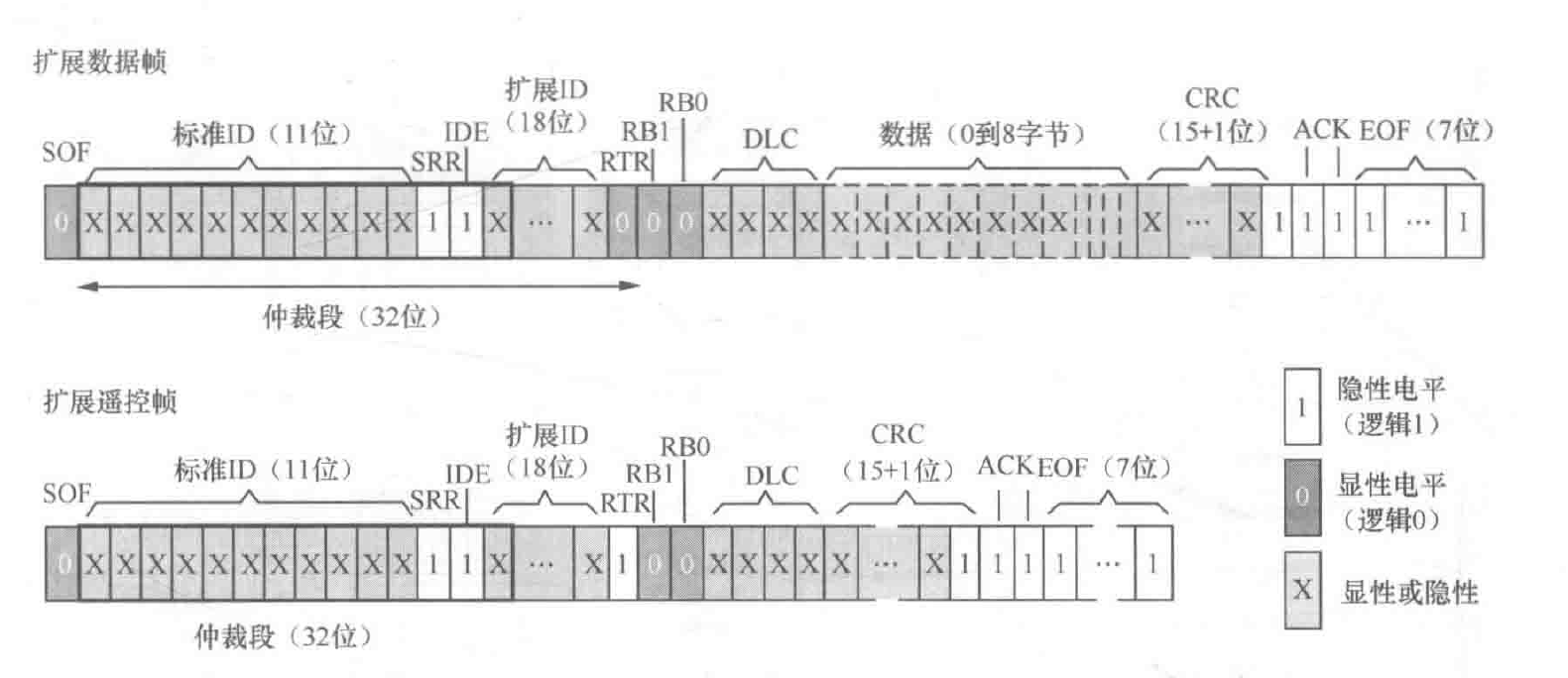

扩展格式数据帧和遥控帧

扩展格式数据帧和遥控帧的结构如图 18-5 所示。扩展格式的 ID 总共是 29 位，扩展格式帧与标准格式帧的差异在于仲裁段和控制段。（1）仲裁段。扩展格式数据帧的仲裁段总共 32 位，包括 11 位标准 ID、SRR 位、IDE 位、18 位扩展 ID、RTR 位。

SRR 位（Substitute Remote Request Bit）只存在于扩展格式帧中，用于替代标准格式帧中的 RTR 位。SRR 位总是隐性电平，相当于是一个占位符，真正的 RTR 位在仲裁段的最后一位。RTR 位还是用于区分数据帧和遥控帧。扩展格式帧中的 IDE 位总是隐性电平，表示这是扩展格式的帧。

（2）控制段。控制段由 RB1 位、RB0 位和 4 位 DLC 组成。RB1 位和 RB0 位是保留位，总是显性电平。4 位的 DLC 编码表示数据的长度，从 0 到 8 字节。

优先级法则

数据帧和遥控帧的仲裁段用于多个节点竞争总线时进行仲裁，优先级高的帧获得在总线上发送数据的权利。优先级的确认总结为以下几条法则。

在总线空闲时，最先开始发送消息的节点获得发送权。
多个节点同时开始发送时，从仲裁段的第一位开始进行仲裁，第一次出现各节点的位电平互异时，输出显性电平的节点获得发送权。
相同 ID 和格式的数据帧和遥控帧，数据帧具有更高优先级，因为数据帧的 RTR 位是显性电平，而遥控帧的 RTR 位是隐性电平。
对于 11 位标准 ID 相同的标准数据帧和扩展数据帧，标准数据帧具有更高的优先级，因为标准数据帧的 IDE 位是显性电平，而扩展数据帧的 IDE 位是隐性电平。

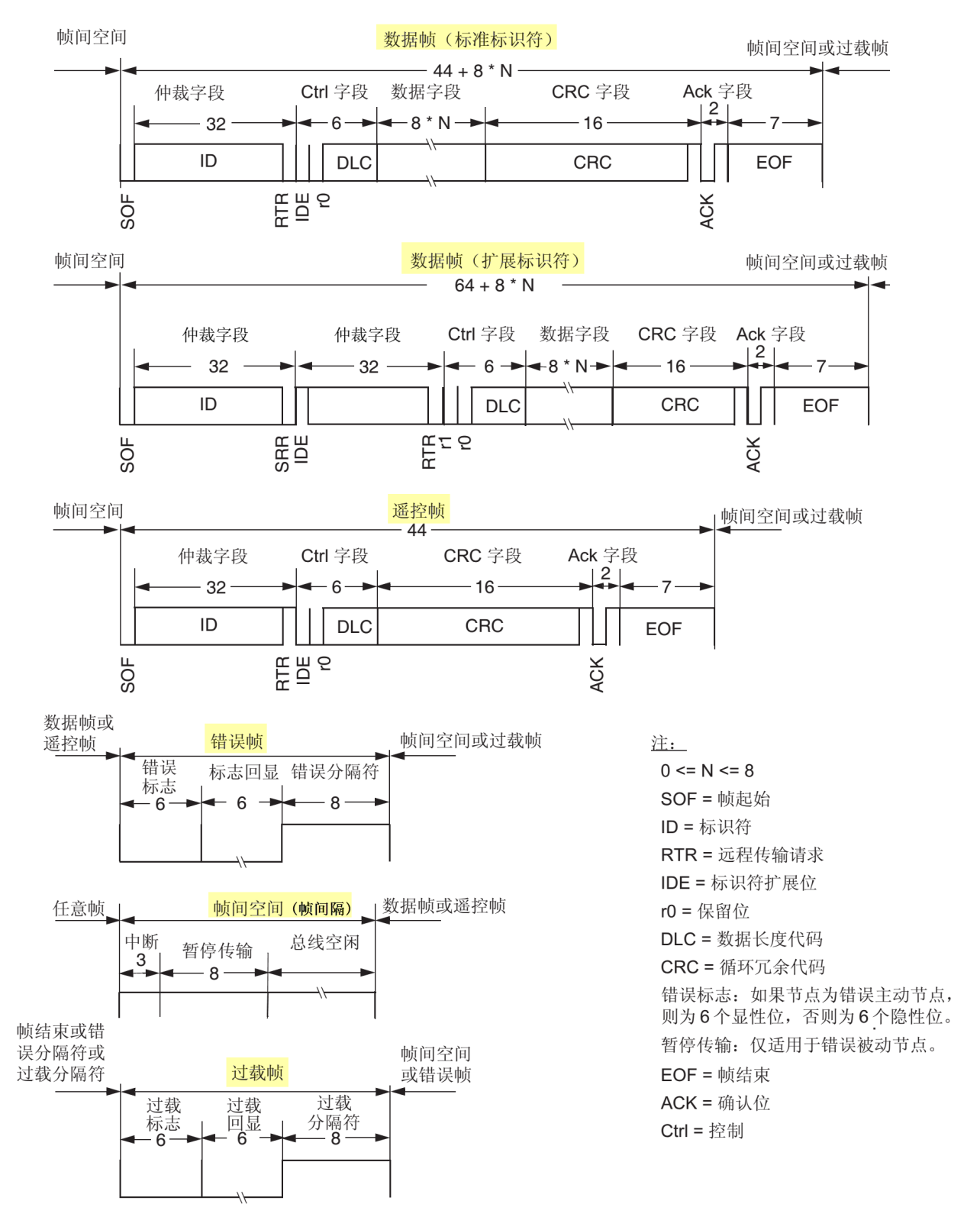

其它报文的结构

各种CAN报文的结构

STM32的CAN外设

STM32F4 系列器件上有两个基本扩展 CAN（Basic Extended CAN，bxCAN）外设，称为 bxCAN 外设，支持 2.0A 和 2.0B 的 CAN 协议。在本书中，我们将 bxCAN 外设还是简称为 CAN 外设，两个 CAN 外设是 CAN1 和 CAN2，称它们为 CAN 模块。

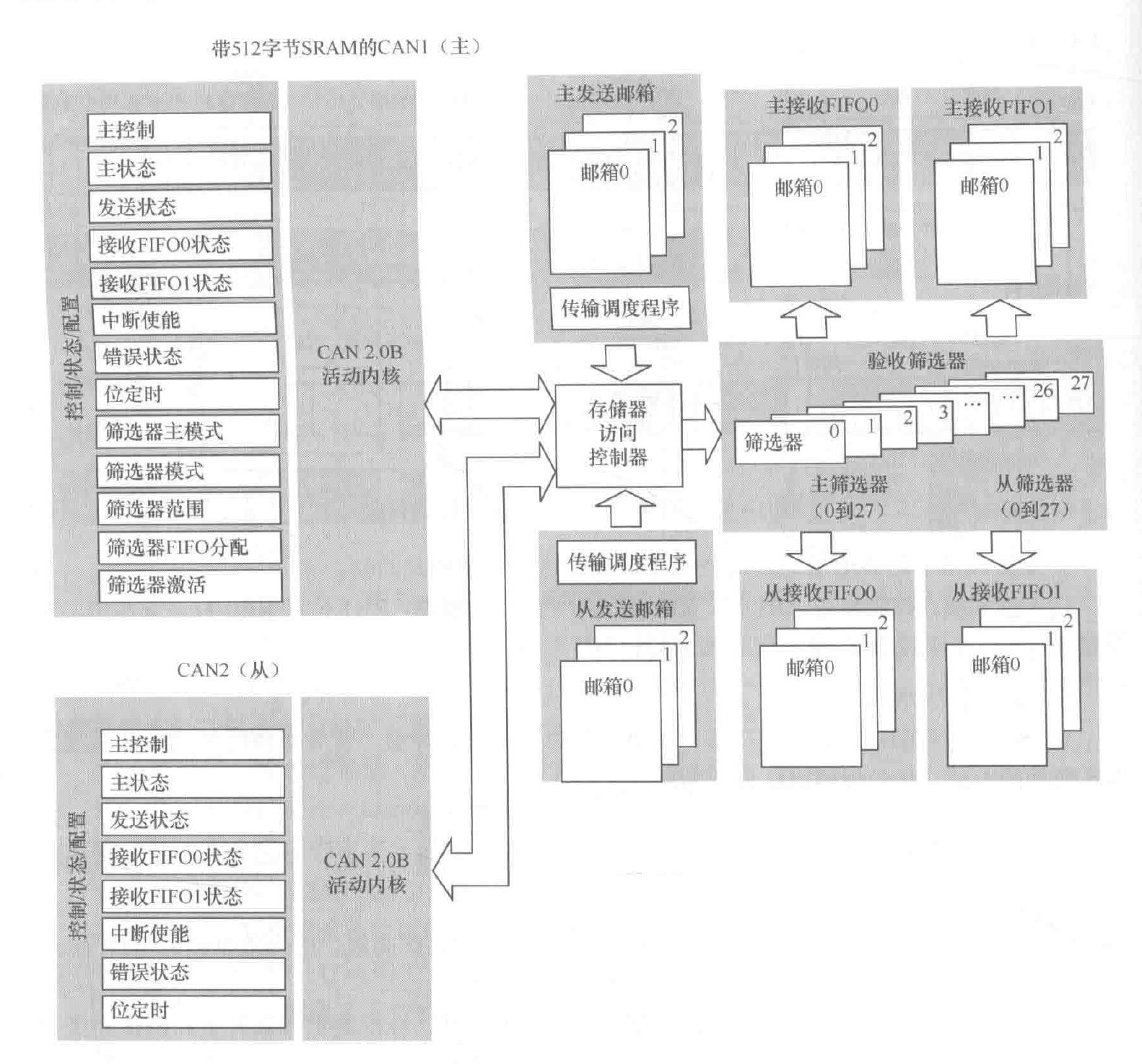

STM32F4 系列器件的两个 CAN 模块的结构如图 18-6 所示。CAN1 是带有 512 字节 SRAM 的主 CAN 控制器，CAN2 无法直接访问 SRAM 存储器，是从 CAN 控制器。两个 CAN 控制器共享 512 字节的 SRAM。

STM32F4 CAN 外设的主要特点如下。

波特率最高为 1Mbit/s。
每个 CAN 模块有 3 个发送邮箱，可自动重发。
具有 16 位自由运行的定时器，可以定时触发通信，可以在最后两个数据字节发送间戳。
每个 CAN 模块有两个 FIFO 单元，每个 FIFO 有 3 个接收邮箱，每个 FIFO 有独立的断地址。
两个 CAN 模块共用 28 个筛选器组，筛选器用于配置可接收 ID 列表或掩码。数据帧遥控帧根据 ID 被筛选，只有通过筛选的帧才进入接收邮箱。帧的筛选完全由硬件完成减少处理器的负担。

STM32F4 系列 MCU 上的 CAN 模块只是 CAN 控制器，要构成图 18-1 或图 18-2 中的一 CAN 节点，MCU 还需要外接一个 CAN 收发器芯片，实现 MCU 逻辑电平到 CAN 总线物理的电平转换和控制。本章后面的示例部分会介绍开发板上的 CAN 通信接口电路。

CAN 模块的基本控制

CAN 模块有 3 种主要的工作模式：初始化、正常和睡眠。硬件复位后，CAN 模块处于

函数	功能描述
HAL_CAN_RequestSleep()	使 CAN 模块在完成当前操作后进入睡眠模式
HAL_CAN_WakeUp()	将 CAN 模块从睡眠模式唤醒
HAL_CAN_IsSleepActive()	查询 CAN 模块是否处于睡眠模式，返回值为 1 表示模块处于睡眠模式

CAN 模块的初始化函数是 HAL_CAN_Init，其原型定义如下：

1	`HAL_StatusTypeDef HAL_CAN_Init(CAN_HandleTypeDef *hcan);`

其中，hcan 是 CAN_HandleTypeDef 结构体类型指针，是 CAN 模块对象指针。CAN_HandleTypeDef 的成员变量 Init 是结构体类型 CAN_InitTypeDef，用于存储 CAN 通信参数。

在 CubeMX 生成的代码中，会为启用的 CAN 模块定义外设对象变量，例如：

1	`CAN_HandleTypeDef hcan1; //表示 CAN1 的外设对象变量`

表 18-3 中的其他函数的原型定义如下：

void HAL_CAN_MspInit(CAN_HandleTypeDef *hcan);        //MSP 初始化函数
HAL_StatusTypeDef HAL_CAN_Start(CAN_HandleTypeDef *hcan);   //启动 CAN 模块
HAL_StatusTypeDef HAL_CAN_Stop(CAN_HandleTypeDef *hcan);    //停止 CAN 模块
HAL_StatusTypeDef HAL_CAN_RequestSleep(CAN_HandleTypeDef *hcan); //进入睡眠模式
HAL_StatusTypeDef HAL_CAN_WakeUp(CAN_HandleTypeDef *hcan);//从睡眠模式唤醒
uint32_t HAL_CAN_IsSleepActive(CAN_HandleTypeDef *hcan);  //返回 1 表示模块处于睡眠模式

一个 CAN 模块需要先用函数 HAL_CAN_Init() 进行外设初始化，模块处于初始化模式，可以进行筛选器组的配置。执行函数 HAL_CAN_Start() 启动 CAN 模块进入正常模式，模块可以在正常模式和睡眠模式之间切换。执行 HAL_CAN_Stop() 将停止 CAN 模块。

CAN 模块的测试模式

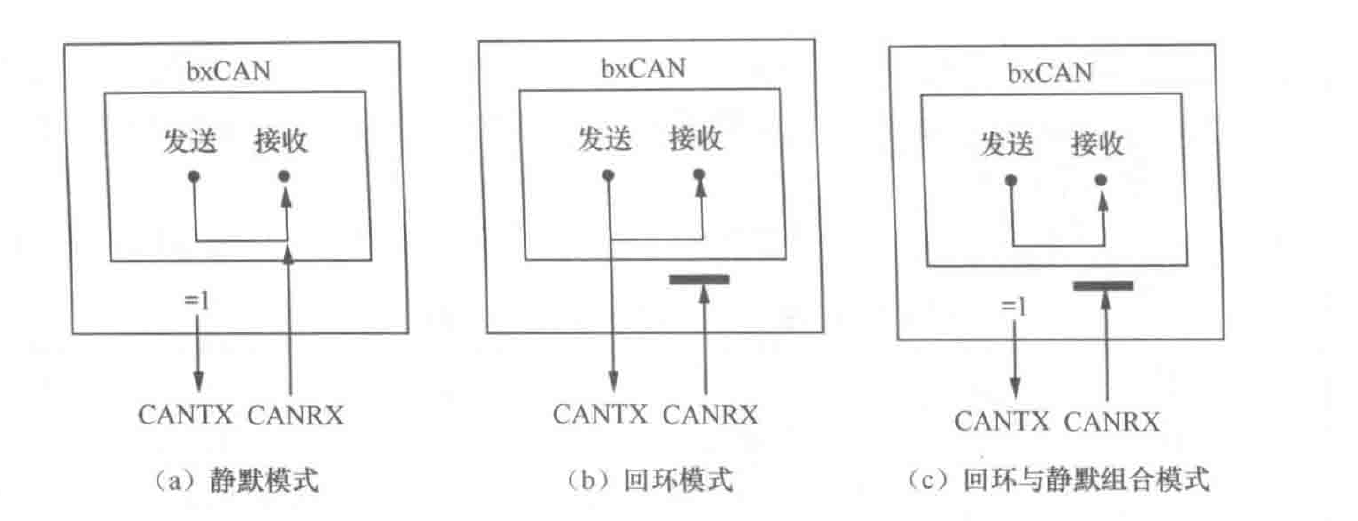

在对 CAN 模块进行初始化设置时，我们通过设置位时序寄存器 CAN_BTR 的 SILM 和 LBKM 位，可以使 CAN 模块进入测试模式。在测试模式下，我们将主控制寄存器 CAN_MCR 中的 INRQ 位复位，可以进入正常模式。要进入测试模式，必须在 CAN 模块初始化时进行设置。在测试模式下，CAN 模块可以自发自收，以测试 CAN 模块的功能是否正常。CAN 模块的 3 种测试模式如图 18-7 所示。

（1）静默模式（silent mode）。在静默模式下，CAN 模块可以接收有效的数据帧和遥控帧，但是只能向总线发送隐性位，发送的显性位都被自己接收，所以在静默模式下，CAN 模块无法启动发送操作。这种模式一般用于监测总线流量。

（2）回环模式（loop back mode）。在回环模式下，CAN 模块可以正常地向总线发送数据，但不能接收总线上的数据，只能接收自己发送的数据（需要通过筛选规则）。这种模式可用于自检测试。为了不受外部事件的影响，CAN 内核在此模式下不会对数据或遥控帧的 ACK 段采样，这样可以忽略 ACK 错误。

（3）回环与静默组合模式（loop back combined with silent mode）。这是回环与静默模式的组合，可用于“热自检”。在这种模式下，CAN 模块不能接收总线上的数据，只能接收自己发送的数据；只能向总线上发送隐性位，因而不会影响 CAN 总线。

使 CAN 模块进入某种测试模式是在初始化函数 HAL_CAN_Init() 中，通过设置 CAN 模块的属性实现的，在示例代码里会具体介绍。

消息发送

一个 CAN 模块有 3 个发送邮箱。发送数据时，用户需要选择一个空闲的发送邮箱，将标识符 ID、数据长度和数据（最多 8 字节）写入邮箱，然后 CAN 模块会自动控制将邮箱内的数据发送出去。

用户可以设置自动重发，也就是在出现错误后自动重发，直到成功发送出去。如果禁止自动重发，则发送失败后不再重发，会通过发送状态寄存器 CAN_TSR 相应的位指示错误原因，如仲裁丢失或发送错误。

用户可以终止邮箱数据的发送，终止发送后邮箱会变成空闲状态。

用户可以设置时间触发通信模式（time triggered communication mode）。在此模式下，会激活 CAN 模块内部的一个硬件计数器，CAN 总线每收发一个位数据，计数器都会递增。在发送或接收时，在帧的起始位时刻捕获计数值，作为发送或接收数据帧的时间戳数据。

在 CAN 的 HAL 驱动程序中，与发送消息相关的函数如表 18-4 所示。

函数名	功能描述
`HAL_CAN_GetTxMailboxesFreeLevel()`	查询空闲的发送邮箱个数，空闲邮箱个数大于 0 时就可以发送
`HAL_CAN_AddTxMessage()`	向一个邮箱写入一条消息，由 CAN 模块自动控制邮箱内消息的发送
`HAL_CAN_AbortTxRequest()`	中止发送一个被挂起（等待发送）的消息
`HAL_CAN_IsTxMessagePending()`	判断一个消息是否在等待发送
`HAL_CAN_GetTxTimestamp()`	如果使用了时间触发通信模式，此函数读取发送消息的时间戳

函数 HAL_CAN_GetTxMailboxesFreeLevel() 用于查询一个 CAN 模块空闲的发送邮箱个数，如果有空闲的发送邮箱，就可以使用函数 HAL_CAN_AddTxMessage() 向发送邮箱写入一条消息，然后由 CAN 模块启动发送过程。这个函数只能发送数据帧或遥控帧，其函数原型定义如下：

1	`HAL_StatusTypeDef HAL_CAN_AddTxMessage(CAN_HandleTypeDef hcan, CAN_TxHeaderTypeDef pHeader, uint8_t aData[], uint32_t *pTxMailbox);`

其中，参数 hcan 是 CAN 模块外设对象指针；参数 pHeader 是 CAN_TxHeaderTypeDef 结构体类型指针，定义了消息的一些参数；aData 是发送数据的数组，最多 8 字节的数据；参数 pTxMailbox 用于返回实际使用的发送邮箱号。

结构体 CAN_TxHeaderTypeDef 用于定义消息的一些参数，用于 CAN 模块组装成数据帧，该结构体完整定义如下：

typedef struct
{
    uint32_t StdId;          //11 位的标准标识符，设置范围是 0～0x7FF
    uint32_t ExtId;          //29 位的扩展标识符，设置范围是 0～0x1FFFFFFF
    uint32_t IDE;            //帧格式类型，标准 ID(CAN_ID_STD)或扩展 ID(CAN_ID_EXT)
    uint32_t RTR;            //数据位，消息类型：数据帧(CAN_RTR_DATA)或遥控帧(CAN_RTR_REMOTE)
    uint32_t DLC;            //数据字节数，最多 8 字节，设置范围是 0～8
    FunctionalState TransmitGlobalTime; //是否使用时间戳，取值 ENABLE 或 DISABLE
} CAN_TxHeaderTypeDef;

其中，成员变量 IDE 表示帧格式类型，有两个宏定义表示标准 ID 和扩展 ID。

1 2	`#define CAN_ID_STD (0x00000000U) //标准 ID #define CAN_ID_EXT (0x00000004U) //扩展 ID`

成员变量 RTR 表示消息类型，只能是数据帧或遥控帧，有两个宏定义用于此变量的取值。

1 2	`#define CAN_RTR_DATA (0x00000000U) //数据帧 #define CAN_RTR_REMOTE (0x00000002U) //遥控帧`

CAN 模块发送数据是将消息写入模块的发送邮箱，然后由 CAN 控制器将邮箱内的消息发送出去。CAN 模块发送消息只有 HAL_CAN_AddTxMessage() 这一个函数，不像串口、SPI 等其他外设有中断模式、DMA 方式的专用函数。

将消息写入邮箱后，可以用函数 HAL_CAN_IsTxMessagePending() 查询邮箱里的消息是否发送出去，这个函数的原型定义是：

1	`uint32_t HAL_CAN_IsTxMessagePending(CAN_HandleTypeDef *hcan, uint32_t TxMailboxes);`

其中，参数 TxMailboxes 是发送邮箱号。函数返回值如果是 0，则表示没有等待发送的消息，也就是消息已经被发送出去了；如果返回值为 1，则表示邮箱里的消息仍然在等待发送。CAN 总线上可能有很多个节点，需要通过总线仲裁获得 CAN 总线使用权之后，节点才能将邮箱里的消息发送出去。

CAN 模块也有表示消息发送出去的中断事件，如果打开了相应的中断事件便能控制它，也可以在中断里做出响应。在后面会专门介绍 CAN 的中断。

消息接收

每个 CAN 模块有两个接收 FIFO（Receive FIFO），每个 FIFO（本章后面都将“接收 FIFO”简称为“FIFO”）有 3 个邮箱。FIFO 完全由硬件管理，当有邮箱接收到有效消息时，就会产生相应的事件中断标志，可以产生 CAN RX 硬件中断。FIFO0 和 FIFO1 有各自的中断地址。

从邮箱中读出消息后，邮箱就自动释放。如果一个 FIFO 的 3 个邮箱都接收到消息而没有及时读出，再有消息进入时就会产生上溢。根据是否设置 FIFO 锁定，有两种处理情况。

如果禁止 FIFO 锁定，则新传入的消息会覆盖 FIFO 中存储的最后一条消息。
如果启用 FIFO 锁定，则新传入的消息会被舍弃。

用户可以通过轮询方式或中断方式读取接收邮箱中的消息。CAN 模块接收消息的相关函数如表 18-5 所示，接收消息相关的中断在后面具体介绍。

函数名	功能描述
`HAL_CAN_GetRxFifoFillLevel()`	查询一个 FIFO 中存在未读消息的邮箱个数
`HAL_CAN_GetRxMessage()`	读取一个接收邮箱中的消息

函数 HAL_CAN_GetRxFifoFillLevel() 用于查询某个 FIFO 存在未读消息的邮箱个数，函数原型定义如下：

1	`uint32_t HAL_CAN_GetRxFifoFillLevel(CAN_HandleTypeDef *hcan, uint32_t RxFifo);`

其中，参数 RxFifo 是 FIFO 编号，一个 CAN 模块有两个 FIFO，可使用如下的两个宏作为此参数的取值。

1 2	`#define CAN_RX_FIFO0 (0x00000000U) //CAN 模块 FIFO0 #define CAN_RX_FIFO1 (0x00000001U) //CAN 模块 FIFO1`

如果查询到有未读取的消息，就用函数 HAL_CAN_GetRxMessage() 读取接收的消息，此函数的原型定义如下：

1	`HAL_StatusTypeDef HAL_CAN_GetRxMessage(CAN_HandleTypeDef hcan, uint32_t RxFifo, CAN_RxHeaderTypeDef pHeader, uint8_t aData[]);`

其中，参数 RxFifo 是 FIFO 编号，用宏 CAN_RX_FIFO0 和 CAN_RX_FIFO1 分别表示 FIFO0 和 FIFO1；参数 pHeader 是 CAN_RxHeaderTypeDef 结构体类型指针，记录了帧的一些信息；aData[] 是接收数据的数组，最多 8 字节。

记录帧信息的结构体 CAN_RxHeaderTypeDef 的定义如下：

typedef struct
{
    uint32_t StdId;          //11 位的标准标识符，设置范围是 0～0x7FF
    uint32_t ExtId;          //29 位的扩展标识符，设置范围是 0～0x1FFFFFFF
    uint32_t IDE;            //帧格式类型，标准 ID(CAN_ID_STD)或扩展 ID(CAN_ID_EXT)
    uint32_t RTR;            //RTR 位，消息类型：数据帧或遥控帧
    uint32_t DLC;            //数据字节数，最多 8 字节
    uint32_t Timestamp;      //时间戳数据，数值范围是 0～0xFFFF
    uint32_t FilterMatchIndex; //匹配的筛选器索引
} CAN_RxHeaderTypeDef;

结构体 CAN_RxHeaderTypeDef 的部分成员变量与结构体 CAN_TxHeaderTypeDef 的相同，只有后面两个成员变量是 CAN_RxHeaderTypeDef 特有的。

标识符筛选

标识符筛选原理

在 CAN 网络中，发送节点是以广播方式发送消息的，所有 CAN 节点都可以收到消息。数据帧和遥控帧带有标识符，标识符一般表示了消息的类型。一个 CAN 节点一般只对特定的消息感兴趣，如果用软件对所有的 ID 进行判别，将消耗接收节点的大量 CPU 时间。从图 18-6 中可以看到，STM32F4 的两个 CAN 控制器有 28 个共用的标识符筛选器组（Filter Bank），可以完全用硬件方式对接收的帧 ID 进行筛选，只允许符合条件的帧进入接收邮箱，自动放弃不符合条件的帧。

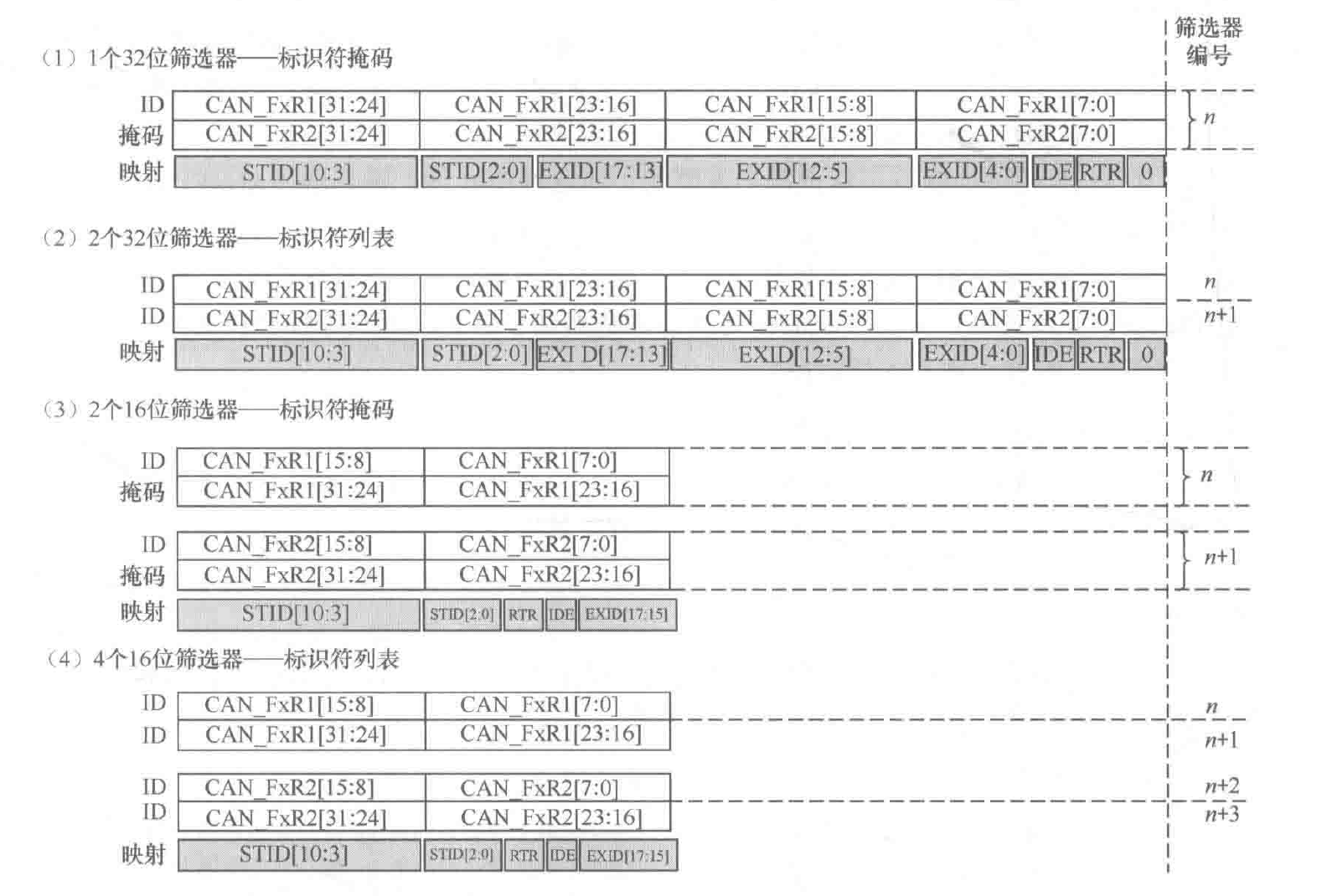

每个筛选器组包含两个 32 位寄存器，分别是 CAN_FxR1 和 CAN_FxR2。这两个寄存器可以被配置为两个 32 位单滤波器或 4 个 16 位长滤波器，筛选器可以是掩码模式或列表模式，所以一个筛选器组有 4 种配置模式，如图所示。

（1）1 个 32 位筛选器——标识符掩码模式。在这种模式下，寄存器 CAN_FxR1 存储一个 32 位 ID，这个 ID 与 11 位标准 ID（STID[10:0]）、18 位扩展 ID（EXTID[17:0]）、IDE 位、RTR 位的位置对应关系如图 18-8 中的模式（1）所示。IDE 为 0 时表示标准格式帧，否则表示扩展格式帧。

寄存器 CAN_FxR2 存储一个 32 位掩码，如果掩码为 1，则表示该位必须与 ID 中的位一致，如果为 0，则表示不用一致。

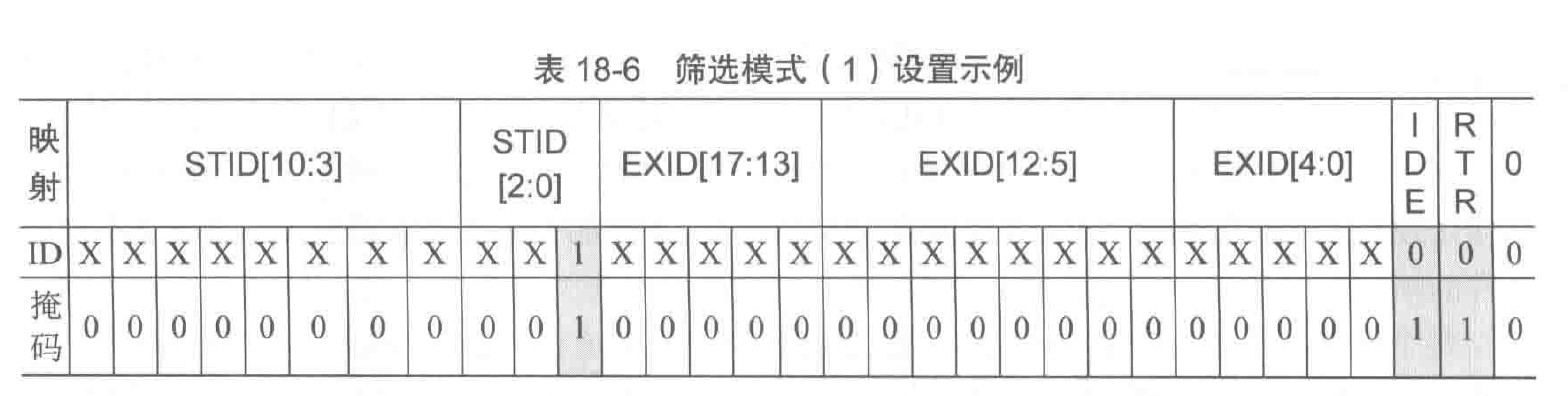

例如，如果让一个 CAN 节点只接收标准 ID 为奇数的标准格式数据帧，则设置寄存器 CAN_FxR1 表示的 ID 时，STID[0]位必须设置为 1，IDE 位必须设置为 0（表示标准格式帧），RTR 位必须设置为 0（表示数据帧）。设置寄存器 CAN_FxR2 表示的掩码时，对应的这些位必须设置为 1，其他位可以是 0。ID 和掩码的设置结果如表 18-6 所示，表中“X”表示这个位可以是 0，也可以是 1。

（2）2 个 32 位筛选器——标识符列表模式。在这种模式下，寄存器 CAN_FxR1 和 CAN_FxR2 各存储一个 32 位 ID，ID 的组成与模式（1）相同。只有匹配这两个 ID 的帧才能通过筛选。

（3）2 个 16 位筛选器——标识符掩码模式。在这种模式下，寄存器 CAN_FxR1 的高 16 位组成一个掩码 ID，低 16 位组成一个掩码；寄存器 CAN_FxR2 的高 16 位组成一个掩码 ID，低 16 位组成一个掩码。

（4）4 个 16 位筛选器——标识符列表模式。在这种模式下，寄存器 CAN_FxR1 表示 2 个 16 位 ID，寄存器 CAN_FxR2 表示 2 个 16 位 ID，16 位 ID 的组成如图 18-8 中的模式（4）所示。

用户可以为一个 FIFO 设置多个筛选器组，但是一个筛选器组只能配置给一个 FIFO。如果为了 FIFO 设置了筛选器，并且接收的帧与所有筛选器都不匹配，那么该帧会被丢弃。只要通过了一个筛选器，帧就会被存入接收邮箱。

函数`HAL_CAN_ConfigFilter()`

函数 HAL_CAN_ConfigFilter() 用于设置 CAN 模块的标识符筛选器，应该在执行 HAL_CAN_Start() 启动一个 CAN 模块之前调用这个函数。其原型定义如下：

1	`HAL_StatusTypeDef HAL_CAN_ConfigFilter(CAN_HandleTypeDef hcan, CAN_FilterTypeDef sFilterConfig);`

其中，参数 sFilterConfig 是结构体 CAN_FilterTypeDef 类型指针，它保存了筛选器的设置。这个结构体定义如下，各成员变量的意义见注释：

typedef struct
{
    uint32_t FilterIdHigh;       //CAN_FxR1 寄存器的高 16 位，取值范围为 0～0xFFFF
    uint32_t FilterIdLow;        //CAN_FxR1 寄存器的低 16 位，取值范围为 0～0xFFFF
    uint32_t FilterMaskIdHigh;   //CAN_FxR2 寄存器的高 16 位，取值范围为 0～0xFFFF
    uint32_t FilterMaskIdLow;    //CAN_FxR2 寄存器的低 16 位，取值范围为 0～0xFFFF
    /* 筛选器用于哪个 FIFO，使用宏 CAN_FILTER_FIFO0 或 CAN_FILTER_FIFO1 */
    uint32_t FilterFIFOAssignment;
    /* 筛选器组编号，具有双 CAN 模块的 MCU 有 28 个筛选器组，编号范围为 0～27 */
    uint32_t FilterBank;
    /* 筛选器模式，具有双 CAN 模块的 MCU 有 2 种模式：ID 掩码模式(CAN_FILTERMODE_IDMASK)或 ID 列表模式(CAN_FILTERMODE_IDLIST) */
    uint32_t FilterMode;
    /* 筛选器位宽，即 32 位(CAN_FILTERSCALE_32BIT)或 16 位(CAN_FILTERSCALE_16BIT) */
    uint32_t FilterScale;
    /* 筛选器使能，即是否启用此筛选器，ENABLE 或者 DISABLE */
    uint32_t FilterActivation;
    uint32_t SlaveStartFilterBank; //设置应用于从 CAN 控制器的筛选器组的起编号
} CAN_FilterTypeDef;

某些变量的取值具有相应的宏定义，例如，FilterMode 是筛选器模式，有两个宏定义可用于此变量的取值，宏定义如下：

1 2	`#define CAN_FILTERMODE_IDMASK (0x00000000U) //ID 掩码模式 #define CAN_FILTERMODE_IDLIST (0x00000001U) //ID 列表模式`

筛选器的设置是 CAN 模块使用中比较复杂的环节，在后面示例里会用具体代码解释。

中断及其处理

中断和中断事件

一个 CAN 模块有 4 个中断，对应 4 个 ISR。例如，CAN1 的 4 个中断及其 ISR 如表 18-7 所示，下面都以 CAN1 为例说明。

中断名称	中断中文名称	说明	ISR 名称
CAN1_TX	发送中断	任何一个发送邮箱发送完成时产生的中断	`CAN1_TX_IRQHandler()`
CAN1_RX0	FIFO0 接收中断	FIFO0 接收消息、满或上溢时产生的中断	`CAN1_RX0_IRQHandler()`
CAN1_RX1	FIFO1 接收中断	FIFO1 接收消息、满或上溢时产生的中断	`CAN1_RX1_IRQHandler()`
CAN1_SCE	状态改变和错误中断	状态改变或发生错误时产生的中断	`CAN1_SCE_IRQHandler()`

每个中断又有 1 个或多个中断事件源，HAL 驱动程序中为每个中断事件源定义了中断类型宏定义，也就是中断事件使能控制位的宏定义。例如，CAN1_TX 只有一个中断事件源，为其定义中断事件类型的宏定义如下：

1	`#define CAN_IT_TX_MAILBOX_EMPTY ((uint32_t)CAN_IER_TMEIE)`

HAL 驱动程序中有两个宏函数可以开启或禁止某个具体的中断事件源。

1 2	`__HAL_CAN_ENABLE_IT(__HANDLE__, __INTERRUPT__) //开启某个中断事件源 __HAL_CAN_DISABLE_IT(__HANDLE__, __INTERRUPT__) //禁用某个中断事件源`

其中，__HANDLE__ 是 CAN 模块对象指针，__INTERRUPT__ 是表示中断事件类型的宏，例如 CAN_IT_TX_MAILBOX_EMPTY。

在 CubeMX 为 CAN 模块的 4 个中断生成的 ISR 中，都调用了函数 HAL_CAN_IRQHandler()，这是 CAN 中断处理通用函数。函数 HAL_CAN_IRQHandler() 会根据中断使能寄存器、中断标志寄存器的内容判断具体发生了哪个中断事件，再调用相应的回调函数。CAN 的 HAL 驱动程序中为常用的中断事件定义了回调函数，只要搞清楚中断事件与回调函数的对应关系，编程时重新实现关联的回调函数，就可以对某个中断事件做出处理。

发送中断的事件源和回调函数

发送中断（CAN1_TX）只有一个中断事件源 CAN_IT_TX_MAILBOX_EMPTY，在 3 个发送邮箱中任何一个发送完成时都产生该事件中断，但是 3 个邮箱有各自的回调函数，如表 18-8 所示。

中断事件类型宏	中断事件说明	回调函数
`CAN_IT_TX_MAILBOX_EMPTY`	邮箱 0 发送完成	`HAL_CAN_TxMailbox0CompleteCallback()`
	邮箱 1 发送完成	`HAL_CAN_TxMailbox1CompleteCallback()`
	邮箱 2 发送完成	`HAL_CAN_TxMailbox2CompleteCallback()`

另外，调用函数 HAL_CAN_AbortTxRequest() 中止某个邮箱的发送后，也会调用相应的回调函数，如表 18-9 所示，只是这几个回调函数不是由中断引起的，而是由函数 HAL_CAN_AbortTxRequest() 引起的。

引起事件的函数	事件说明	回调函数
`HAL_CAN_AbortTxRequest()`	邮箱 0 发送被中止	`HAL_CAN_TxMailbox0AbortCallback()`
	邮箱 1 发送被中止	`HAL_CAN_TxMailbox1AbortCallback()`
	邮箱 2 发送被中止	`HAL_CAN_TxMailbox2AbortCallback()`

FIFO0 的中断事件源和回调函数

FIFO0 接收中断（CAN1_RX0）是在 FIFO0 接收消息、满或上溢时触发的中断。这个中断有 3 个中断事件源，对应的回调函数如表 18-10 所示。

中断事件类型宏	中断事件说明	回调函数
`CAN_IT_RX_FIFO0_MSG_PENDING`	FIFO0 接收新消息	`HAL_CAN_RxFifo0MsgPendingCallback()`
`CAN_IT_RX_FIFO0_FULL`	FIFO0 满	`HAL_CAN_RxFifo0FullCallback()`
`CAN_IT_RX_FIFO0_OVERRUN`	FIFO0 发生上溢	—

其中，接收新消息的中断事件是比较有用的，因为 CAN 模块接收消息一般是使用中断方式。

FIFO1 的中断事件源和回调函数

FIFO1 接收中断（CAN1_RX1）是在 FIFO1 接收消息、满或上溢时触发的中断。这个中断也有 3 个中断事件源，对应的回调函数如表 18-11 所示。

中断事件类型宏	中断事件说明	回调函数
`CAN_IT_RX_FIFO1_MSG_PENDING`	FIFO1 接收新消息	`HAL_CAN_RxFifo1MsgPendingCallback()`
`CAN_IT_RX_FIFO1_FULL`	FIFO1 满	`HAL_CAN_RxFifo1FullCallback()`
`CAN_IT_RX_FIFO1_OVERRUN`	FIFO1 发生上溢	—

状态改变或错误的中断事件源和回调函数

状态改变或错误中断（CAN1_SCE）在 CAN 模块发生状态改变或错误时触发，例如，CAN 模块进入睡眠状态或从睡眠状态被唤醒，或出现总线错误等。CAN1_SCE 的中断事件源和回调函数如表 18-12 所示。

中断事件宏定义	中断事件说明	回调函数
`CAN_IT_SLEEP_ACK`	CAN 模块进入睡眠状态	`HAL_CAN_SleepCallback()`
`CAN_IT_WAKEUP`	监测到消息，被唤醒	`HAL_CAN_WakeUpFromRxMsgCallback()`
`CAN_IT_ERROR`、`CAN_IT_BUSOFF` 等多种	有多种错误事件源，通过错误状态寄存器 CAN_ESR 的内容判断具体错误类型	`HAL_CAN_ErrorCallback()`

示例1：轮询方式CAN通信

示例功能和CubeMX项目设置

在本节中，我们将创建一个示例（Demo18_1_Poll），使用开发板上的CAN通信电路，测试轮询模式的CAN通信编程。示例功能和操作流程如下。

使用CAN测试模式中的回环模式，进行自发自收的测试。
设置筛选器组，只接收ID为奇数的消息。
使用轮询方式接收数据。

本示例使用LCD和按键，所以从CubeMX模板项目文件M4_LCD_KeyLED.ioc创建本示例的CubeMX文件Demo18_1_Poll，操作方法见附录A。

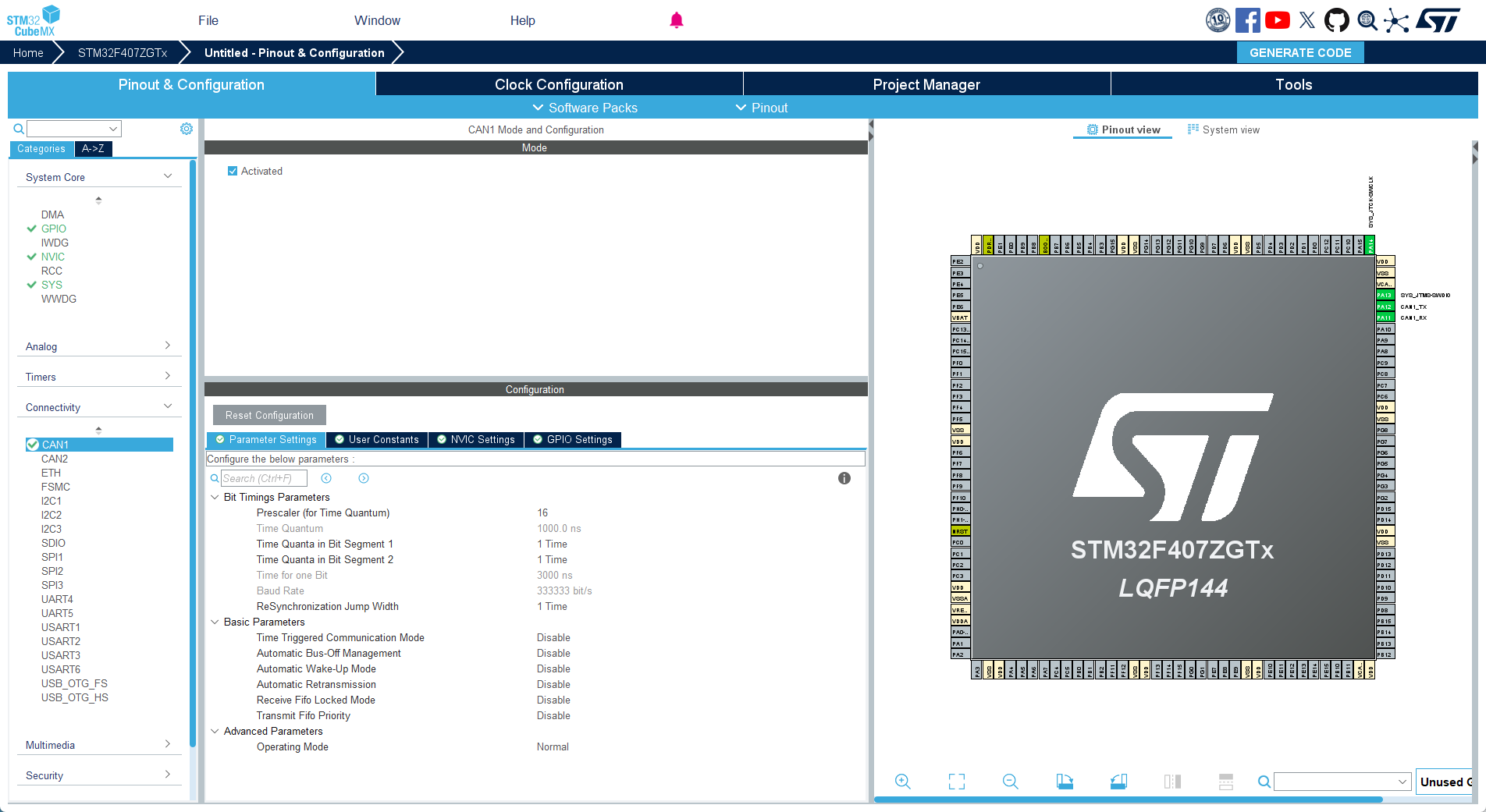

为便于计算CAN通信的波特率，重新配置PCLK1，设置HCLK为100MHz，PCLK1为25MHz，然后对CAN模块进行设置，设置界面如图18-10所示。CAN1的模式设置只需勾选Master Mode即可，这样将自动分配PA11和PA12作为CAN1的复用引脚，也是开发板电路实际使用的引脚。

CAN1的参数设置分为3个部分，这些参数在CAN模块初始化时会用到。

（1）Bit Timing Parameters组，位时序参数。
位时序和波特率的原理在18.2节已经详细介绍，这里设置的参数如下。

Prescaler，预分频系数，这里设置为5，可设置范围是1~1024。CAN1的时钟频率fCAN由PCLK1经过分频后得到，本示例在时钟树中设置PCLK1为25MHz，经过5分频后，fCAN=5MHz。
Time Quantum，时间片。在设置预分频系数后，时间片会被自动计算。例如，本例中PCLK1为25MHz，预分频系数为5，fCAN=5MHz，则时间片tq=1/(5×10⁶)s=200ns。
Time Quanta in Bit Segment 1，位段1的时间片个数为m，范围为1~16，这里设置为4。
Time Quanta in Bit Segment 2，位段2的时间片个数为n，范围为1~8，这里设置为3。
Resynchronization Jump Width（SJW），再同步跳转宽度，设置范围为1~4，这里设置为1。

CAN通信的波特率由同步段、BS1、BS2的时间片数决定（见图18-3），波特率计算公式如下：
$$\text{Baudrate}=\frac{1}{(1+m+n)\times t_q}=\frac{1}{8\times 200\text{ns}}=625\text{kbits/s}$$

注意，STM32F407的CAN控制器在闭环CAN网络中波特率范围是125kbit/s~1Mbit/s，如果计算的实际波特率不在这个范围内，则需要调整分频数或位段的时间片个数。

（2）Basic Parameters组，基本参数。图18-10中的基本参数与CAN主控制寄存器CAN_MCR中的一些位对应，对CAN模块的一些特性进行设置。

Time Triggered Communication Mode（TTCM位），时间触发通信模式。设置为Disable表示禁止时间触发通信模式，若启用TTCM，则在发送或接收消息时，会加上一个内部计数器的计数值。
Automatic Bus-Off Management（ABOM位），自动的总线关闭管理。设置为Disable表示不使用自动的总线关闭管理。
Automatic Wake-Up Mode（AWUM位），自动唤醒模式。这个参数用于控制CAN模块在睡眠模式下接收消息时的行为，如果设置为Enable，则表示只要接收消息，就通过硬件自动退出睡眠模式。
Automatic Retransmission（NART位），自动重发。若设置为Enable，CAN模块将自动重发消息帧，直到发送成功为止。若设置为Disable，则无论发送结果如何，消息只发送一次。这个设置其实是对NART位的取反，因为NART表示禁止自动重发。
Receive FIFO Locked Mode（RFLM位），接收FIFO锁定模式。若设置为Disable，表示FIFO上溢不锁定，下一条新消息覆盖前一条消息。若设置为Enable，则表示上溢后锁定，丢弃下一条新消息。
Transmit FIFO Priority（TXFP位），发送FIFO优先级。若设置为Disable，表示消息优先级由标识符决定；若设置为Enable，表示优先级由请求顺序决定。

（3）Advanced Parameters组，高级参数。

Operating Mode，用于设置CAN模块的工作模式，有4种工作模式可选，即正常（Normal）、静默（Silent）、回环（Loopback）、回环静默（Loopback combined with Silent）。其中，后3种是CAN模块的测试模式（见图18-7）。这里设置为Loopback，使用其自发自收功能进行CAN收发功能的测试。

本示例中使用轮询方式测试CAN模块的数据发送和接收功能，所以不开启CAN1的任何中断。

程序功能实现

主程序

在CubeMX中完成设置后生成代码，我们在CubeIDE中打开项目，先将PublicDrivers目录下的文件MFX_LCD和KEY_LED添加到项目的搜索路径（操作方法见附录A）。在主程序中添加用户代码，完成后的文件main.c的代码如下：

/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "can.h"
#include "gpio.h"
/* USER CODE BEGIN Includes */
#include "keyled.h"
#include "tftlcd.h"
/* USER CODE END Includes */

/* USER CODE BEGIN 1 */
int main(void)
{
    HAL_Init();
    SystemClock_Config();
    /* Initialize all configured peripherals */
    MX_GPIO_Init();
    MX_FSMC_Init();
    MX_CAN1_Init();        //CAN1初始化
    /* USER CODE BEGIN 2 */
    TFTLCD_Init();
    LCD_ShowStr(10,10, (uint8_t *)"Demo18-1:CAN Polling");
    LCD_ShowStr(10,LCD_CurY+LCD_SP15, (uint8_t *)"Test mode:Loopback");

    CAN_SetFilters(); //设置筛选器组，设置成只接收ID为奇数的消息
    if (HAL_CAN_Start(&hcan1) != HAL_OK) {
        LCD_ShowStr(10,LCD_CurY+LCD_SP10, (uint8_t *)"CAN is started");
    }

    LCD_ShowStr(10,LCD_CurY+LCD_SP15, (uint8_t *)"[1]KeyUp = Send a Data Frame");
    LCD_ShowStr(10,LCD_CurY+LCD_SP15, (uint8_t *)"[2]KeyDown = Send a Remote Frame");
    LCD_ShowInt(10,LCD_CurY+LCD_SP15, (uint32_t)1); //信息显示起始行
    LCD_Clear_Line(LCD_InfoStartPosY, LCD_LCDBACK_COLOR); //清除信息显示区域

    /* USER CODE BEGIN WHILE */
    uint8_t msgID=1;
    while (1)
    {
        KEYS curKey=ScanPressedKey(KEY_WAIT_ALWAYS);
        LCD_Clear_Line(LCD_InfoStartPosY, LCD_LCDBACK_COLOR); //清除信息显示区域

        if (curKey==KEY_UP)
            CAN_TestPoll(msgID++,CAN_RTR_DATA);    //发送数据帧
        else if (curKey==KEY_DOWN)
            CAN_TestPoll(msgID++,CAN_RTR_REMOTE); //发送遥控帧

        LCD_ShowStr(10,LCD_CurY+LCD_SP20, (uint8_t *)"* Press Reset menu or reset *");
        HAL_Delay(300); //延时，消除按键抖动影响
        /* USER CODE END WHILE */
    }
}

MX_CAN1_Init()是CAN1模块的初始化函数，是CubeMX自动生成的，在文件can.h中定义。

在完成CAN1的初始化后，调用了一个函数CAN_SetFilters()设置CAN1模块的筛选器组，这是个自定义函数，在文件can.c里实现。然后调用函数HAL_CAN_Start()启动CAN1模块。

在进入while循环之前，显示菜单提示信息，即

[1]KeyUp = Send a Data Frame
[2]KeyDown = Send a Remote Frame

在while()循环中，检测按键输入，当KeyUp键被按下时，调用函数CAN_TestPoll()测试发送数据帧，当KeyDown键被按下时，调用函数CAN_TestPoll()测试发送遥控帧。函数CAN_TestPoll()是在文件can.c中实现的自定义函数。

CAN1模块初始化

CubeMX为can.c模块生成初始化函数MX_CAN1_Init()，文件can.c中的实现代码如下：

/* Includes ------------------------------------------------------------------*/
#include "can.h"
CAN_HandleTypeDef hcan1;    //CAN1模块的外设对象变量

/* CAN1初始化函数 */
void MX_CAN1_Init(void)
{
    hcan1.Instance = CAN1;                  //CAN1的寄存器基址
    hcan1.Init.Prescaler = 5;               //预分频系数
    hcan1.Init.Mode = CAN_MODE_LOOPBACK;    //回环模式
    hcan1.Init.SyncJumpWidth = CAN_SJW_1TQ; //SJW长度：1个tq
    hcan1.Init.TimeSeg1 = CAN_BS1_4TQ;      //BS1长度：4个tq
    hcan1.Init.TimeSeg2 = CAN_BS2_3TQ;      //BS2长度：3个tq
    hcan1.Init.TimeTriggeredMode = DISABLE; //TTCM禁用
    hcan1.Init.AutoBusOff = DISABLE;        //ABOM禁用
    hcan1.Init.AutoRetransmission = ENABLE; //NART开启，可自动重发
    hcan1.Init.ReceiveFifoLocked = DISABLE; //RFLM禁用
    hcan1.Init.TransmitFifoPriority = DISABLE; //TXFP禁用
    if (HAL_CAN_Init(&hcan1) != HAL_OK) {   //CAN1初始化
        Error_Handler();
    }
}

/* MSP初始化函数，在HAL_CAN_Init()中被调用 */
void HAL_CAN_MspInit(CAN_HandleTypeDef* canHandle)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    if(canHandle->Instance==CAN1)
    {
        __HAL_RCC_CAN1_CLK_ENABLE();       //开启CAN1的时钟
        __HAL_RCC_GPIOA_CLK_ENABLE();      //开启GPIOA时钟

        /* CAN1 GPIO配置 PA11 --> CAN1_RX; PA12 --> CAN1_TX */
        GPIO_InitStruct.Pin = GPIO_PIN_11|GPIO_PIN_12;
        GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
        GPIO_InitStruct.Alternate = GPIO_AF9_CAN1;
        HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
    }
}

在文件can.c中有一个CAN_HandleTypeDef类型的变量hcan1，这是表示CAN1模块的外设对象变量。

函数MX_CAN1_Init()中对变量hcan1的各成员变量赋值。成员变量hcan1.Init是结构体类型CAN_InitTypeDef，用于设置CAN通信的各种参数。各变量的意义见程序中的注释，赋值代码与CubeMX中的参数设置是对应的，各参数的意义见CubeMX图形化设置时的解释。

MSP初始化函数HAL_CAN_MspInit()在函数HAL_CAN_Init()中被调用，其功能是开启CAN1的时钟，以及配置CAN1的GPIO复用引脚。

CAN1模块的筛选器设置

在文件can.c中有两个自定义函数，其中函数CAN_SetFilters()用于筛选器设置。文件can.c中函数CAN_SetFilters()的实现代码（代码在沙箱内）如下：

/* USER CODE BEGIN 1 */
HAL_StatusTypeDef CAN_SetFilters(void)
{
    CAN_FilterTypeDef canFilter;    //筛选器结构体变量
    canFilter.FilterBank = 0;       //筛选器组编号
    canFilter.FilterMode = CAN_FILTERMODE_IDMASK; //ID掩码模式
    canFilter.FilterScale = CAN_FILTERSCALE_16BIT; //16位模式
    //设置1：接收ID为奇数的4个16位ID
    canFilter.FilterIdHigh = 0x0001;    //CAN_FxR1的高16位
    canFilter.FilterIdLow = 0x0000;     //CAN_FxR1的低16位
    canFilter.FilterMaskIdHigh = 0x0001; //CAN_FxR2的高16位，所有位任意
    canFilter.FilterMaskIdLow = 0x0000;  //CAN_FxR2的低16位
    //设置2：只接收Filter为数据帧
    canFilter.FilterIdHigh = 0x0002;     //CAN_FxR1的高16位
    canFilter.FilterIdLow = 0x0000;      //CAN_FxR1的低16位
    canFilter.FilterMaskIdHigh = 0x0002; //CAN_FxR2的高16位
    canFilter.FilterMaskIdLow = 0x0000;  //CAN_FxR2的低16位
    canFilter.FilterFIFOAssignment = CAN_RX_FIFO0; //用于FIFO0
    canFilter.SlaveStartFilterBank = 14; //使用CAN控制器筛选器起始Bank
    canFilter.FilterActivation = ENABLE; //使能筛选器
    return HAL_CAN_ConfigFilter(&hcan1, &canFilter);
}
/* USER CODE END 1 */

上述程序定义了一个CAN_FilterTypeDef结构体类型的变量canFilter，对其各成员变量赋值后调用函数HAL_CAN_ConfigFilter()进行CAN控制器的筛选器设置。

结合函数参数的意义以及18.2.6节的介绍，读者可以理解程序的功能。CAN_FilterTypeDef结构体各成员变量的意义描述如下。

uint32_t FilterBank，筛选器组编号，共有28个筛选器组，其取值范围为0~27。

uint32_t FilterMode，筛选器模式，即掩码模式或列表模式，其取值为如下两个宏定义：

1 2	`#define CAN_FILTERMODE_IDMASK (0x00000000U) //ID掩码模式 #define CAN_FILTERMODE_IDLIST (0x00000001U) //ID列表模式`

uint32_t FilterScale，筛选器长度，即32位或16位，其取值为如下两个宏定义常量：

1 2	`#define CAN_FILTERSCALE_16BIT (0x00000000U) //2个16位长度筛选器 #define CAN_FILTERSCALE_32BIT (0x00000001U) //1个32位长度筛选器`

uint32_t FilterIdHigh和uint32_t FilterIdLow，都是uint32类型，是寄存器CAN_FxR1的高16位和低16位。在32位掩码模式下，它们合起来表示一个32位ID。
uint32_t FilterMaskIdHigh和uint32_t FilterMaskIdLow，都是uint32类型，是寄存器CAN_FxR2的高16位和低16位。在32位掩码模式下，它们合起来表示一个32位掩码。

本示例的代码中设置为16位掩码模式，若使CAN1只能接收2位消息，将这4个16位寄存器全部设置为0x0000即可。本示例的程序中设置CAN1只能接收StdID为奇数的4个16位寄存器FilterIdHigh为0x0002，FilterMaskIdHigh为0x0002，具体的设置原理可参见表18-6。

uint32_t FilterFIFOAssignment，筛选器应用于哪个FIFO。一个CAN控制器有两个用于接收消息的FIFO，其取值为如下的两个宏定义常量：
1
2
#define CAN_RX_FIFO0 (0x00000000U) // FIFO0 #define CAN_RX_FIFO1 (0x00000001U) // FIFO1
uint32_t FilterActivation，是否启用此筛选器。
uint32_t SlaveStartFilterBank，设置应用于从CAN控制器的筛选器的起始编号。在STM32F4中，14~~27号筛选器组都应用于CAN2。若设置SlaveStartFilterBank为14，则表示14~~27号筛选器组都应用于CAN2。

当筛选器的各成员变量赋值后，执行HAL_CAN_ConfigFilter(&hcan1, &canFilter)为CAN1控制器设置一个筛选器组。用户可以为一个FIFO设置多个筛选器，但是一个筛选器只能配置给一个FIFO。

轮询方式的数据发送与接收

函数CAN_TestPoll()用于测试CAN1模块在轮询方式下的数据发送和接收，文件can.c中这个函数的实现代码（代码在沙箱内）如下：

//测试轮询方式发送和接收消息，参数msgID是消息ID，frameType是帧类型：数据帧或遥控帧
void CAN_TestPoll(uint8_t msgID, uint32_t frameType)
{
    uint8_t TxData[8]={0};    //发送数据，最多8字节
    TxData[0]=msgID;
    TxData[1]=msgID;
    CAN_TxHeaderTypeDef TxHeader; //发送消息的结构体变量
    TxHeader.StdId = msgID;       //标准ID
    TxHeader.RTR = frameType;     //数据帧或遥控帧，CAN_RTR_DATA或CAN_RTR_REMOTE
    TxHeader.IDE = CAN_ID_STD;    //标准帧或扩展格式
    TxHeader.DLC = 2;             //数据字节数
    TxHeader.TransmitGlobalTime = DISABLE; //禁用时间戳

    while(HAL_CAN_GetTxMailboxesFreeLevel(&hcan1) < 1) {
        //等待有可用的发送邮箱
    }
    uint32_t TxMailbox;           //临时变量，用于返回实际使用的邮箱号
    if (HAL_CAN_AddTxMessage(&hcan1, &TxHeader, TxData, &TxMailbox) != HAL_OK)
    { //将消息发送到邮箱
        LCD_ShowStr(10, LCD_CurY, (uint8_t *)"Send to mailbox error");
        return;
    }
    LCD_ShowStr(10, LCD_CurY, (uint8_t *)"Send Msg ID = ");
    LCD_ShowUint(10, LCD_CurY, LCD_CurY, TxHeader.StdId);
    while(HAL_CAN_GetRxFifoFillLevel(&hcan1, CAN_RX_FIFO0) == 0) {
        //等待CAN收到消息（最多等待3秒）
        if(HAL_GetTick()-startTick > 3000) break;
    }

    //2. 接收消息
    uint8_t RxData[8]={0};        //接收数据
    CAN_RxHeaderTypeDef RxHeader; //接收消息的结构体变量
    if (HAL_CAN_GetRxMessage(&hcan1, CAN_RX_FIFO0, &RxHeader, RxData) != HAL_OK)
    {
        LCD_ShowStr(10, LCD_CurY+LCD_SP15, (uint8_t *)"Message is not received");
        return;
    }
    LCD_ShowStr(10, LCD_CurY+LCD_SP15, (uint8_t *)"Message is received");
    if (HAL_CAN_GetRxMessage(&hcan1, CAN_RX_FIFO0, &RxHeader, RxData) == HAL_OK)
    {
        LCD_ShowStr(10, LCD_CurY, LCD_CurY, (uint8_t *)"StdID = ");
        LCD_ShowUint(10, LCD_CurY, LCD_CurY, RxHeader.StdId);
        LCD_ShowStr(10, LCD_CurY, LCD_CurY, (uint8_t *)"RTR(0=Data,2=Remote) = ");
        LCD_ShowUint(10, LCD_CurY, LCD_CurY, RxHeader.RTR);
        LCD_ShowStr(10, LCD_CurY, LCD_CurY, (uint8_t *)"IDE(0=Std,1=Ext) = ");
        LCD_ShowUint(10, LCD_CurY, LCD_CurY, RxHeader.IDE);
        LCD_ShowStr(10, LCD_CurY, LCD_CurY, (uint8_t *)"DLC(Data length) = ");
        LCD_ShowUint(10, LCD_CurY, LCD_CurY, RxHeader.DLC);

        if (RxHeader.RTR == CAN_RTR_DATA) { //数据帧，显示数据内容，遥控帧没有数据
            LCD_ShowStr(10, LCD_CurY+LCD_SP15, (uint8_t *)"Data[0] = ");
            LCD_ShowUint(10, LCD_CurY+LCD_SP15, RxData[0]);
            LCD_ShowStr(10, LCD_CurY+LCD_SP15, (uint8_t *)"Data[1] = ");
            LCD_ShowUint(10, LCD_CurY+LCD_SP15, RxData[1]);
        }
    }
}

这个函数的代码分为发送消息和接收消息两个部分。
（1）发送消息。一个CAN控制器有3个发送邮箱，发送消息就是将数据封装为消息后写入发送邮箱，然后由CAN控制器自动将消息发送到CAN总线上。如果设置了自动重发功能，CAN控制器在CAN发送失败（如总线仲裁失败）后将自动重发，直到消息发送成功。

函数HAL_CAN_GetTxMailboxesFreeLevel()用于查询一个CAN控制器空闲的发送邮箱个数，如果有空闲的发送邮箱，就可以使用函数HAL_CAN_AddTxMessage()向发送邮箱写入一条消息。程序中调用这个函数的语句如下：

1	`if (HAL_CAN_AddTxMessage(&hcan1, &TxHeader, TxData, &TxMailbox) != HAL_OK)`

其中，TxHeader是一个CAN_TxHeaderTypeDef结构体类型变量，用于定义消息的一些参数；TxData是发送数据的缓冲区数组，最多8字节的数据；TxMailbox用于返回实际使用的发送邮箱编号。

结构体CAN_TxHeaderTypeDef的完整定义参见18.2.4节，结合18.2.4节的解释和这里的代码，读者可以理解CAN_TxHeaderTypeDef各成员变量的意义。

函数CAN_TestPoll()根据传入的参数frameType的不同，可以发送数据帧或遥控帧。数据帧调用8字节的数据，遥控帧没有数据。

调用函数HAL_CAN_AddTxMessage()将消息写入发送邮箱后，消息何时发送出去就是CAN模块硬件的事了。上述程序中使用轮询方式查询邮箱里的消息是否发送出去了，即调用函数HAL_CAN_GetTxMailboxesFreeLevel()查询空闲邮箱个数，当空闲邮箱个数复为3时，就表示CAN成功发送了消息。

（2）接收消息。因为本示例设置CAN1工作于回环模式，所以CAN1发送的消息如果通过了筛选器会被自己接收。本示例的CAN1只用于接收StdID为奇数的消息，所以当消息ID为奇数时，就可以通过一个FIFO接收的消息总数。如果有消息，就调用函数HAL_CAN_GetRxMessage()读取消息的内容。程序中执行的语句如下：

1	`if (HAL_CAN_GetRxMessage(&hcan1, CAN_RX_FIFO0, &RxHeader, RxData) == HAL_OK)`

其中，RxHeader是CAN_RxHeaderTypeDef结构体类型变量，用于存储接收数据帧的类型，最多8字节。

结构体CAN_RxHeaderTypeDef存储了CAN帧的参数，其定义参见18.2.5节。结合其定义和这里的代码，读者很容易理解CAN_RxHeaderTypeDef各成员变量的作用。

运行与测试

按一下KeyUp键会发送一个数据帧，按一次KeyDown键会发送一个遥控帧，变量msgID加一，变量msgID作为消息的标识符ID。因为FIFO0的筛选器设置为只接收标识符ID为奇数的消息，所以只有msgID为奇数时CubeMX文件Demo18_1_Poll才会显示接收到的消息。

示例2：中断方式CAN通信

示例功能和CubeMX项目设置

在实际的CAN通信中，使用轮询方式发送消息，使用中断方式接收消息更加实用和普遍。本节再设计一个CAN通信示例（Demo18_2Intrrupt），使用中断方式接收消息，并且测试在两个FIFO上使用不同的筛选器。示例的功能和使用流程如下。

使用CAN1的回环模式自发自收。
开启FIFO0的接收中断，开启FIFO1的接收中断。
为FIFO0设置筛选器，只接收标识符ID为奇数的消息；为FIFO1设置筛选器，接收所有消息。
使用随机数生成器（Random Number Generator，RNG），在发送消息时，用随机数作为帧的数据。

我们仍以项目文件Demo18_1Poll为基础进行修改，操作方法见附录D。在CubeMX中打开文件Demo18_2Intrrupt.ioc，在原来的基础上进行一些修改。

CAN1模块的参数生成代码与示例1的代码相同，只需要开启CAN1的RX0和RX1中断即可。CubeMX生成的配置程序代码如下：

/* 文件：main.c */
#include "main.h"
#include "keyled.h"
/* USER CODE END Includes */

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    /* Initialize all configured peripherals */
    MX_GPIO_Init();
    MX_FSMC_Init();
    MX_RNG_Init();
    MX_CAN1_Init();
    TFTLCD_Init();
    LCD_ShowStr(10,10, (uint8_t *)"Demo18-2:CAN Interrupt");

    if (curKey==KEY_UP)
        CAN_SendMsg(msgID++, CAN_RTR_DATA);    //发送数据帧
    HAL_Delay(500);                           //延时，消除按键抖动影响
    /* USER CODE END WHILE */
}

在外设初始化部分，函数MX_RNG_Init()用于RNG的初始化，函数MX_CAN1_Init()用于CAN1模块的初始化。

函数CAN_SetFilters()用于设置FIFO0和FIFO1的筛选器组，与前一示例的同名函数代码不同。

要使用中断方式进行消息接收，还需要开启FIFO0和FIFO1的接收新消息的中断事件，即

1 2	`__HAL_CAN_ENABLE_IT(&hcan1, CAN_IT_RX_FIFO0_MSG_PENDING); __HAL_CAN_ENABLE_IT(&hcan1, CAN_IT_RX_FIFO1_MSG_PENDING);`

其中的两个宏定义是FIFO0和FIFO1接收新消息的中断事件使能控制位的宏定义，也作为中断事件类型宏定义，如表18-10和表18-11所示。

主程序的while()循环中调用自定义函数CAN_SendMsg()以轮询方式发送一个数据帧，接收数据帧在中断里处理。

CAN1初始化

hcan1.Init.TransmitFifoPriority = DISABLE;
if (HAL_CAN_Init(&hcan1) != HAL_OK)
    Error_Handler();

/* CAN模块的MSP初始化函数，在HAL_CAN_Init()函数中被调用 */
void HAL_CAN_MspInit(CAN_HandleTypeDef* canHandle)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    __HAL_RCC_CAN1_CLK_ENABLE();    /* CAN1时钟使能 */
    __HAL_RCC_GPIOA_CLK_ENABLE();
    /* CAN1 GPIO配置 PA11---> CAN1_RX, PA12---> CAN1_TX */
    GPIO_InitStruct.Pin = GPIO_PIN_11|GPIO_PIN_12;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF9_CAN1;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    HAL_NVIC_SetPriority(CAN1_RX0_IRQn, 1, 0);
    HAL_NVIC_EnableIRQ(CAN1_RX0_IRQn);
    HAL_NVIC_SetPriority(CAN1_RX1_IRQn, 1, 0);
    HAL_NVIC_EnableIRQ(CAN1_RX1_IRQn);
}

本示例中CAN1的参数设置与示例Demo18_1Poll完全相同，只是开启了CAN1 RX0和CAN1 RX1中断。函数MX_CAN1_Init()的代码与前一示例完全相同，函数HAL_CAN_MspInit()中增加了两个中断的初始化设置。

RNG初始化和随机数产生

RNG是处理器的一个内部单元，其初始化很简单，就是定义了RNG模块的外设对象变量，开启其时钟。相关代码如下：

#include "rng.h"
RNG_HandleTypeDef hrng;    //RNG模块的外设对象变量

/* RNG初始化函数 */
void MX_RNG_Init(void)
{
    hrng.Instance = RNG;
    if (HAL_RNG_Init(&hrng) != HAL_OK)
        Error_Handler();
}

/* RNG的MSP初始化函数，在HAL_RNG_Init()中被调用 */
void HAL_RNG_MspInit(RNG_HandleTypeDef* rngHandle)
{
    // 开启RNG时钟等初始化操作
}

可以使用轮询方式或中断方式产生32位的随机数，分别对应两个函数。

HAL_RNG_GenerateRandomNumber()，轮询方式产生随机数。
HAL_RNG_GetRandomNumber_IT()，中断方式产生随机数。

HAL_StatusTypeDef CAN_SetFilters()
{
    CAN_FilterTypeDef canFilter;
    //1. 设置FIFO0的筛选器
    canFilter.FilterBank = 0;                  //筛选器组编号
    canFilter.FilterMode = CAN_FILTERMODE_IDMASK; //ID掩码模式
    canFilter.FilterScale = CAN_FILTERSCALE_32BIT; //32位长度
    //只接收stdID为奇数的帧
    canFilter.FilterIdHigh = 0x0002;           //CAN_FxR1寄存器的高16位
    canFilter.FilterIdLow = 0x0000;            //CAN_FxR1寄存器的低16位
    canFilter.FilterMaskIdHigh = 0x0002;       //CAN_FxR2寄存器的高16位
    canFilter.FilterMaskIdLow = 0x0000;        //CAN_FxR2寄存器的低16位

    canFilter.FilterFIFOAssignment = CAN_RX_FIFO0; //应用于FIFO0
    canFilter.FilterActivation = ENABLE;       //使用筛选器
    canFilter.SlaveStartFilterBank = 14;       //CAN1控制器筛选器起始的Bank
    HAL_StatusTypeDef result=HAL_CAN_ConfigFilter(&hcan1, &canFilter);

    //2. 设置FIFO1的筛选器
    canFilter.FilterBank = 1;                  //筛选器组编号
    //接收所有帧
    canFilter.FilterIdHigh = 0x0000;           //CAN_FxR1寄存器的高16位
    canFilter.FilterIdLow = 0x0000;            //CAN_FxR1寄存器的低16位
    canFilter.FilterMaskIdHigh = 0x0000;       //CAN_FxR2寄存器的高16位，所有位任意
    canFilter.FilterMaskIdLow = 0x0000;        //CAN_FxR2寄存器的低16位，所有位任意
    canFilter.FilterFIFOAssignment = CAN_RX_FIFO1; //应用于FIFO1
    result=HAL_CAN_ConfigFilter(&hcan1, &canFilter);
    return result;
}
/* USER CODE END 1 */

这个函数为FIFO0设置的筛选器是只接收标识符ID为奇数的消息，为FIFO1设置的筛选器是可以接收任何消息。注意，可以为一个FIFO设置多个筛选器，但是一个筛选器只能用于一个FIFO，所以，这两个筛选器的FilterBank必须不同。结构体CAN_FilterTypeDef各成员变量的意义以及筛选器的设置原理见前面相关内容，在此不再赘述。

//发送消息
TxHeader.StdId = msgID;            //StdID
TxHeader.RTR = frameType;          //数据帧，CAN_RTR_DATA
TxHeader.IDE = CAN_ID_STD;         //标准格式
TxHeader.DLC = 4;                  //数据长度
TxHeader.TransmitGlobalTime = DISABLE;

while(HAL_CAN_GetTxMailboxesFreeLevel(&hcan1) < 1) {
    //等待有可用的发送邮箱
}
LCD_ShowStr(10, LCD_CurY, (uint8_t *)"Send MsgID = ");
LCD_ShowUint(10, LCD_CurY, LCD_CurY, msgID);

uint32_t TxMailbox;                //临时变量，用于返回使用的邮箱编号
/* 发送到邮箱，由CAN模块负责发送到CAN总线上 */
if (HAL_CAN_AddTxMessage(&hcan1, &TxHeader, TxData, &TxMailbox) != HAL_OK)
    LCD_ShowStr(10, LCD_CurY+LCD_SP10, (uint8_t *)"Send to mailbox error");
/* USER CODE END 1 */

由于开启了CAN1的RX0中断和RX1中断，在文件stm32f4xx_it.c中自动生成了这两个中断的ISR框架。代码如下：

/* 文件：stm32f4xx_it.c */
void CAN1_RX0_IRQHandler(void)
{
    HAL_CAN_IRQHandler(&hcan1);
}

void CAN1_RX1_IRQHandler(void)
{
    HAL_CAN_IRQHandler(&hcan1);
}

我们在18.2.7节分析过CAN的中断事件和回调函数。CAN1 RX0是FIFO0接收消息、满或上溢时产生的中断，接收消息中断事件对应的回调函数是HAL_CAN_RxFifo0MsgPendingCallback()。同样的，FIFO1接收消息中断事件对应的回调函数是HAL_CAN_RxFifo1MsgPendingCallback()。CAN1_RX0和CAN1_RX1中断事件与回调函数的对应关系如表18-10和表18-11所示。

所以，要使用中断方式处理FIFO0和FIFO1接收的消息，只需重新实现这两个回调函数即可。在文件can.c中重新实现这两个回调函数，相关代码（代码写在沙箱段内）如下：

/* USER CODE BEGIN 1 */
//读取和显示FIFO0或FIFO1的消息
//参数Fifo_num是FIFO编号，CAN_RX_FIFO0或CAN_RX_FIFO1
void CAN_ReadMsg(uint32_t Fifo_num)
{
    CAN_RxHeaderTypeDef RxHeader;  //接收消息结构体
    uint8_t RxData[8] = {0};       //接收数据缓冲区，最多8字节

    if (Fifo_num==CAN_RX_FIFO0)
    {
        LCD_ShowStr(10, LCD_CurY+LCD_SP15, (uint8_t *)"Msg received by FIFO0");
        if (HAL_CAN_GetRxMessage(&hcan1, CAN_RX_FIFO0, &RxHeader, RxData) != HAL_OK)
        {
            LCD_ShowStr(10, LCD_CurY+LCD_SP10, (uint8_t *)"Read FIFO0 error");
            return;
        }
    }
    else
    {
        LCD_ShowStr(10, LCD_CurY+LCD_SP15, (uint8_t *)"Msg received by FIFO1");
        if (HAL_CAN_GetRxMessage(&hcan1, CAN_RX_FIFO1, &RxHeader, RxData) != HAL_OK)
        {
            LCD_ShowStr(10, LCD_CurY+LCD_SP10, (uint8_t *)"Read FIFO1 error");
            return;
        }
    }

    //显示读取的消息
    LCD_ShowStr(30, LCD_CurY, LCD_CurY, (uint8_t *)"StdID = ");
    LCD_ShowUint(30, LCD_CurY, LCD_CurY, RxHeader.StdId);
    LCD_ShowStr(30, LCD_CurY, LCD_CurY, (uint8_t *)"RTR(0=Data,2=Remote) = ");
    LCD_ShowUint(30, LCD_CurY, LCD_CurY, RxHeader.RTR);
    LCD_ShowStr(30, LCD_CurY, LCD_CurY, (uint8_t *)"IDE(0=Std,1=Ext) = ");
    LCD_ShowUint(30, LCD_CurY, LCD_CurY, RxHeader.IDE);
    LCD_ShowStr(30, LCD_CurY, LCD_CurY, (uint8_t *)"FilterMatchIndex = ");
    LCD_ShowUint(30, LCD_CurY, LCD_CurY, RxHeader.FilterMatchIndex);
    LCD_ShowStr(30, LCD_CurY, LCD_CurY, (uint8_t *)"DLC(Data length) = ");
    LCD_ShowUint(30, LCD_CurY, LCD_CurY, RxHeader.DLC);
    LCD_ShowStr(30, LCD_CurY, LCD_CurY, (uint8_t *)"Data = ");
    uint16_t xpos=10;
    for (int i=0; i<RxHeader.DLC; i++)
    {
        LCD_ShowHexNum(xpos, LCD_CurY, RxData[i], 2);
        xpos += 25;
    }
    LCD_ShowStr(10, LCD_CurY+LCD_SP20, (uint8_t *)"* Reselect menu or reset *");
}

//FIFO0接收新消息事件中断回调函数
void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan)
{
    CAN_ReadMsg(CAN_RX_FIFO0);
}

//FIFO1接收新消息事件中断回调函数
void HAL_CAN_RxFifo1MsgPendingCallback(CAN_HandleTypeDef *hcan)
{
    CAN_ReadMsg(CAN_RX_FIFO1);
}
/* USER CODE END 1 */

两个回调函数都调用了同一个函数CAN_ReadMsg()，只是传递了相应的FIFO编号。

函数CAN_ReadMsg()负责读取FIFO0或FIFO1的消息并显示。读取FIFO里面收到的消息仍然使用函数HAL_CAN_GetRxMessage()，消息头结构体CAN_RxHeaderTypeDef的意义见18.2.5节的解释。这里显示了一个成员变量FilterMatchIndex的值，这是接收消息的FIFO内接收了消息的筛选器的序号，是在一个FIFO内的筛选器的序号，而不是筛选器的FilterBank属性值。

运行与测试

构建项目无误后，我们将其下载到开发板上并予以测试。每次按下KeyUp键可以发送一个标准格式数据帧，msgID加1，msgID作为数据帧的标识符ID。

运行时会发现，msgID为奇数时，是由FIFO0接收消息，msgID为偶数时，是由FIFO1接收消息。因为在设置筛选器组时，设置FIFO0只能接收标识符ID为奇数的消息，FIFO1可以接收任意标识符ID的消息。当标识符ID为偶数时，只能由FIFO1接收，当标识符ID为奇数时，两个FIFO都可以接收，但是FIFO0优先接收。

如果FIFO0和FIFO1接收的消息，显示的FilterMatchIndex的值都是0，因为它们都只有一个筛选器。

分类

HAL 系列文章

目录

CAN

CAN原理

CAN物理层

闭环总线网络

开环总线网络

通讯节点

差分信号

CAN协议中的差分信号

CAN协议

CAN总线传输特点

位时序分解

通讯的波特率

同步过程分析

帧的种类

标准格式数据帧和遥控帧

扩展格式数据帧和遥控帧

优先级法则

其它报文的结构

STM32的CAN外设

CAN 模块的基本控制

CAN 模块的测试模式

消息发送

消息接收

标识符筛选

标识符筛选原理

函数HAL_CAN_ConfigFilter()

中断及其处理

中断和中断事件

发送中断的事件源和回调函数

FIFO0 的中断事件源和回调函数

FIFO1 的中断事件源和回调函数

状态改变或错误的中断事件源和回调函数

示例1：轮询方式CAN通信

示例功能和CubeMX项目设置

程序功能实现

主程序

CAN1模块初始化

CAN1模块的筛选器设置

轮询方式的数据发送与接收

运行与测试

示例2：中断方式CAN通信

示例功能和CubeMX项目设置

CAN1初始化

RNG初始化和随机数产生

运行与测试

函数`HAL_CAN_ConfigFilter()`
