本系列主要讲解STM32CubeHAL的使用,详细的安装部署教程请见【STM32】STM32 CubeMx使用教程一–安装教程-CSDN博客
工程配置

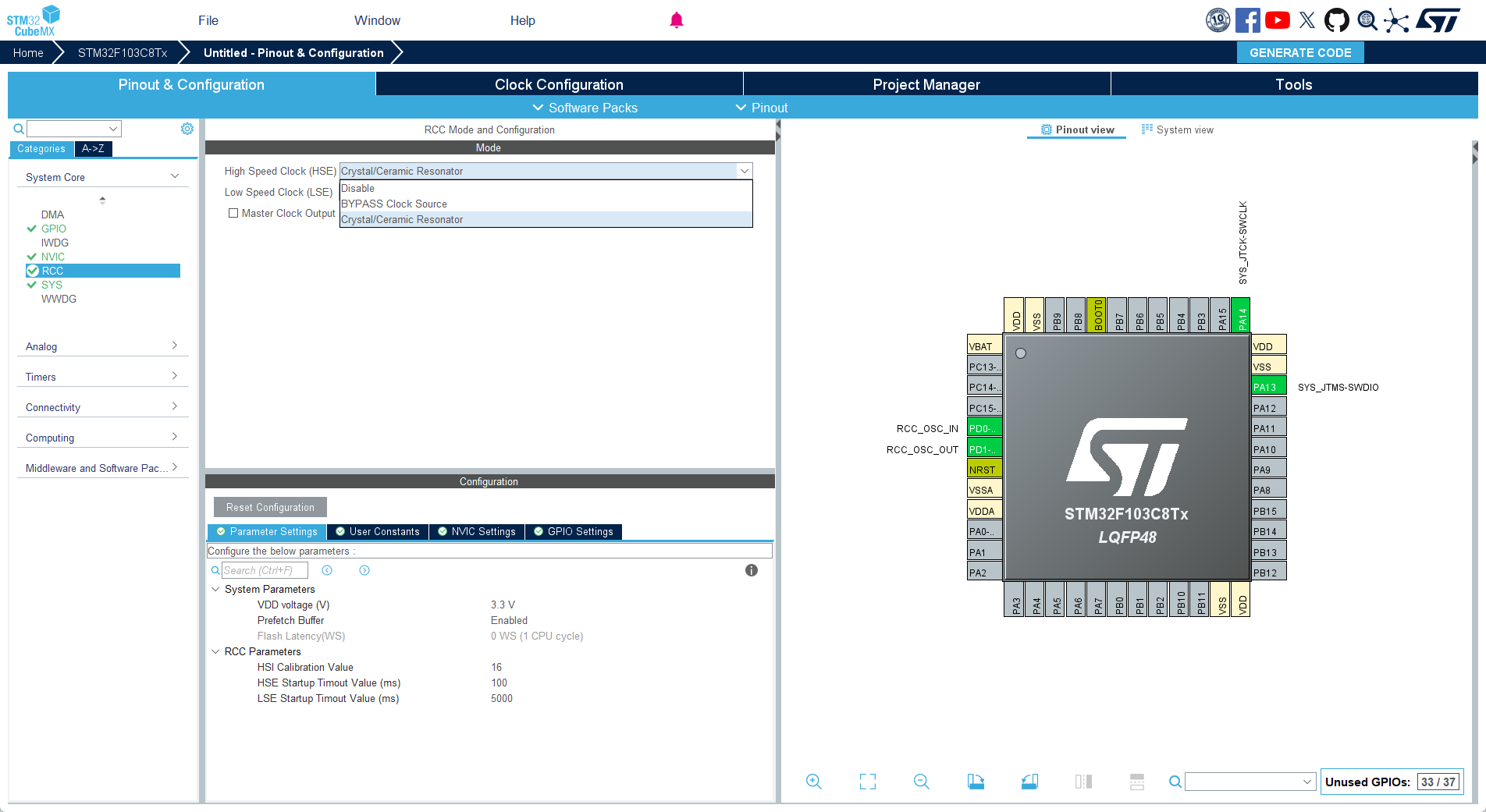

设置RCC
设置高速外部时钟HSE 选择外部时钟源

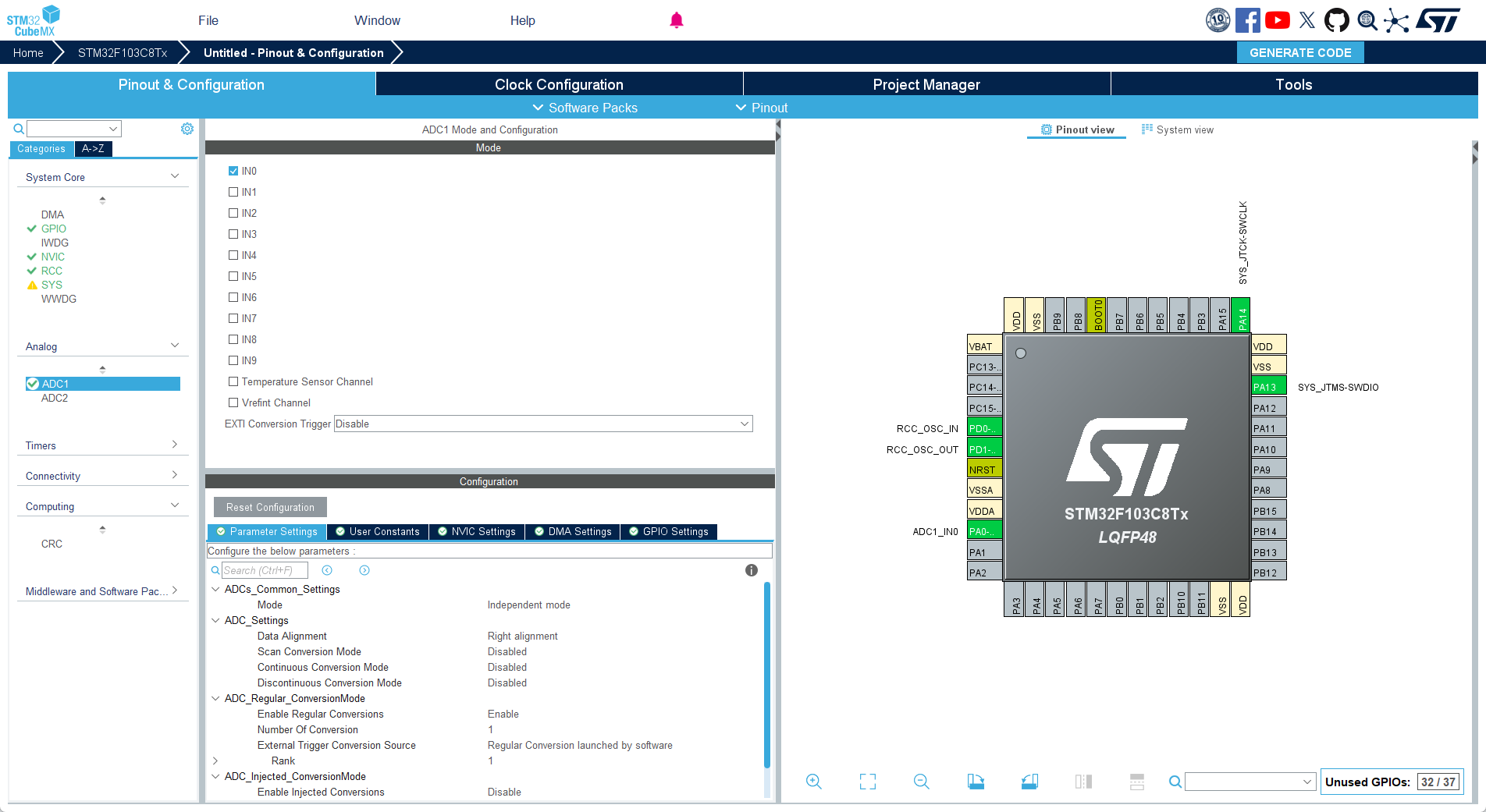

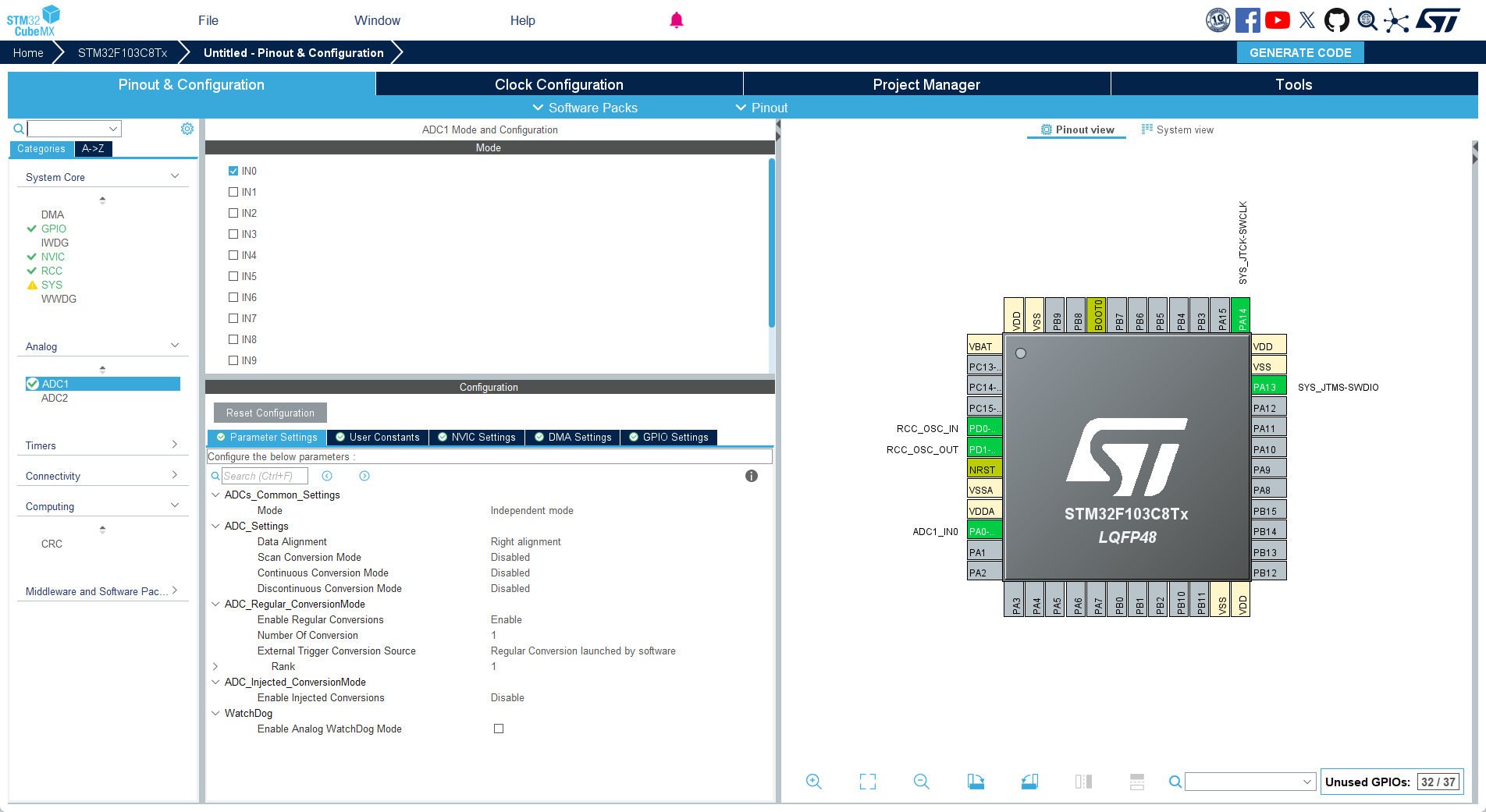

设置ADC引脚

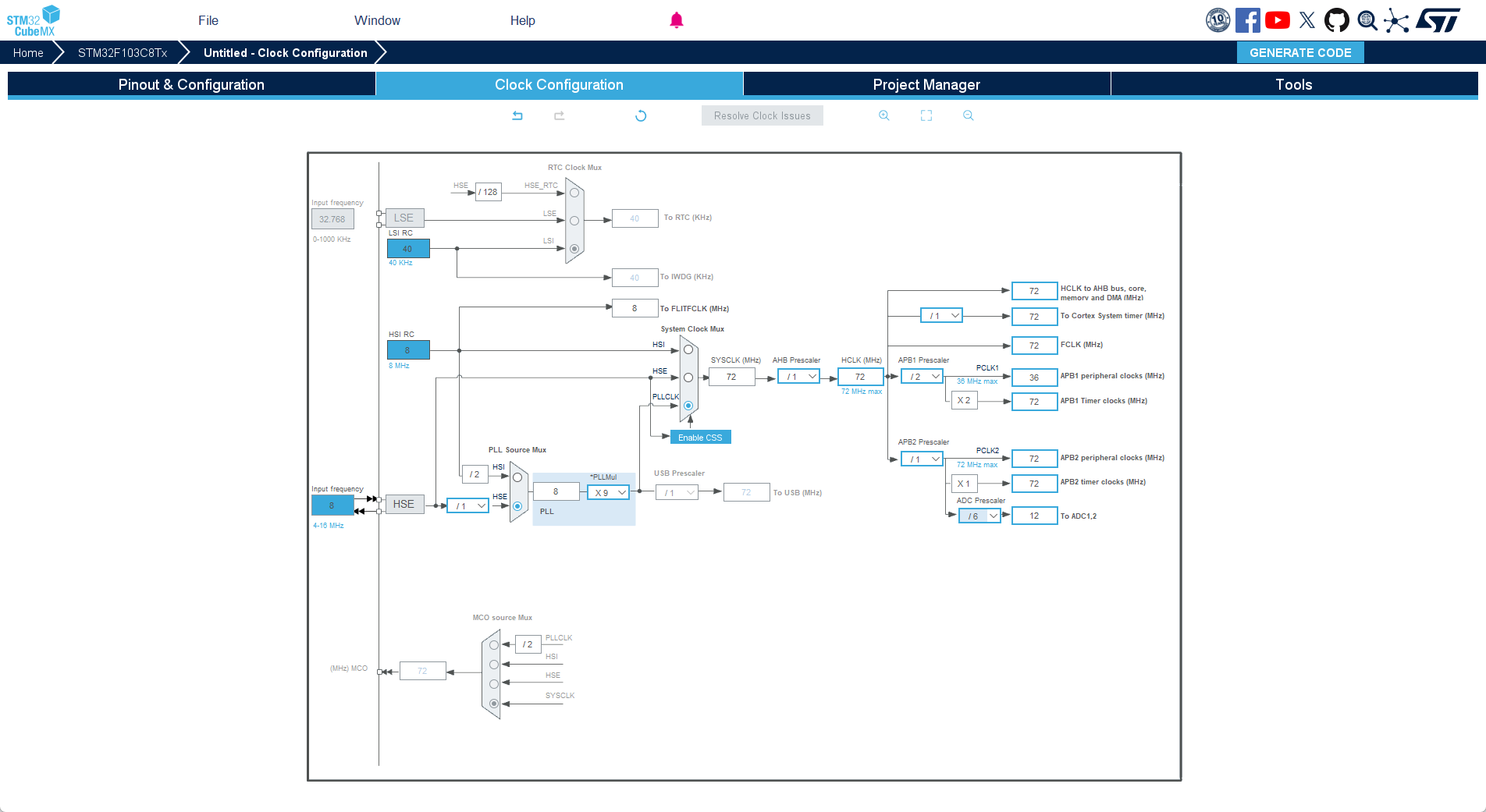

设置时钟

我的是 外部晶振为8MHz
- 1选择外部时钟HSE 8MHz
- 2PLL锁相环倍频9倍
- 3系统时钟来源选择为PLL
- 4设置APB1分频器为 /2
- 5 设置ADC时钟分频 ,只能是6/8分频
如果ADC时钟频率大于14MHz则会报错

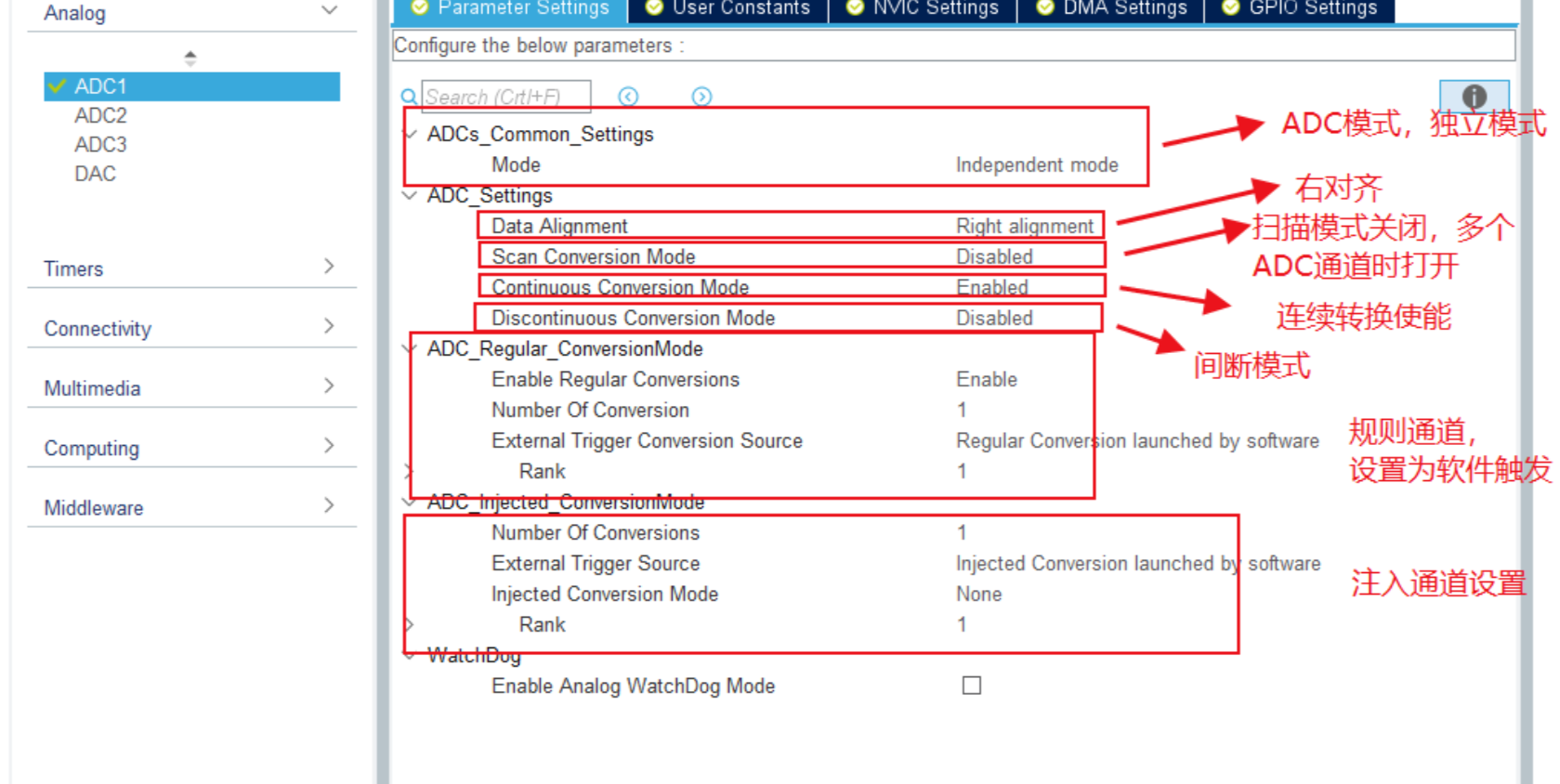

ADC配置

ADCs_Common_Settings ADC模式设置
Mode ADC_Mode_Independent
这里设置为独立模式
独立模式模式下,双ADC不能同步,每个ADC接口独立工作。所以如果不需要ADC同步或者只是用了一个ADC的时候,应该设成独立模式,多个ADC同时使用时会有其他模式,如双重ADC同步模式,两个ADC同时采集一个或多个通道,可以提高采样率
Data Alignment (数据对齐方式): 右对齐/左对齐
Scan Conversion Mode( 扫描模式 ) : DISABLE
如果只是用了一个通道的话,DISABLE就可以了(也只能DISABLE),如果使用了多个通道的话,会自动设置为ENABLE。 就是是否开启扫描模式
Continuous Conversion Mode(连续转换模式) ENABLE
设置为ENABLE,即连续转换。如果设置为DISABLE,则是单次转换。两者的区别在于连续转换直到所有的数据转换完成后才停止转换,而单次转换则只转换一次数据就停止,要再次触发转换才可以进行转换
Discontinuous Conversion Mode(间断模式) DISABLE
因为我们只用到了1个ADC,所以这个直接不使能即可
规则通道设置
Enable Regular Conversions (启用常规转换模式) ENABLE
使能 否则无发进行下方配置
Number OF Conversion(转换通道数) 1
用到几个通道就设置为几
多个通道自动使能扫描模式
Extenal Trigger Conversion Source (外部触发转换源)

Regular Conversion launched by software 规则的软件触发 调用函数触发即可
Timer X Capture Compare X event 外部引脚触发,
Timer X Trigger Out event 定时器通道输出触发 需要设置相应的定时器设置
Rank 转换顺序
这个只修改通道采样时间即可 默认为1.5个周期

多个通道时会有多个Rank,可以设定每个通道的转换顺序
ADC总转换时间如下计算:
TCONV = 采样时间+ 12.5个周期
当ADCCLK=14MHz(最大),采样时间为1.5周期(最快)时,TCONV =1.5+12.5=14周期=1μs。
因此,ADC的最小采样时间1us(ADC时钟=14MHz,采样周期为1.5周期下得到) 这个上方也有讲解
注入通道设置
也就是注入通道的设置,和转换通道没啥太大区别,这里不再详解
WahchDog
Enable Analog WatchDog Mode(使能模拟看门狗中断)
这个上方有讲解,本质也测量值就是超出测量范围或者低于最低范围,启动看门狗

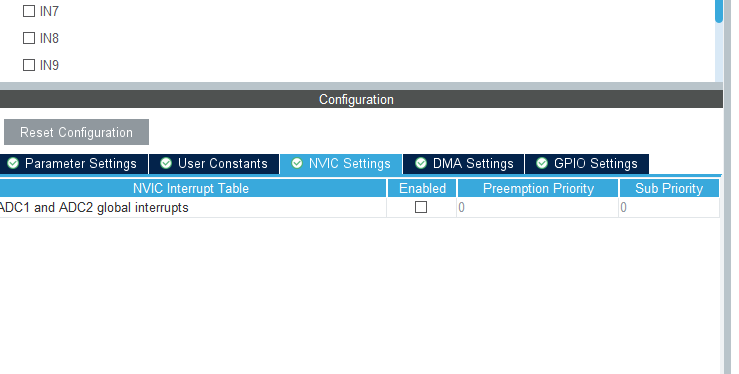

ADC转换结束中断

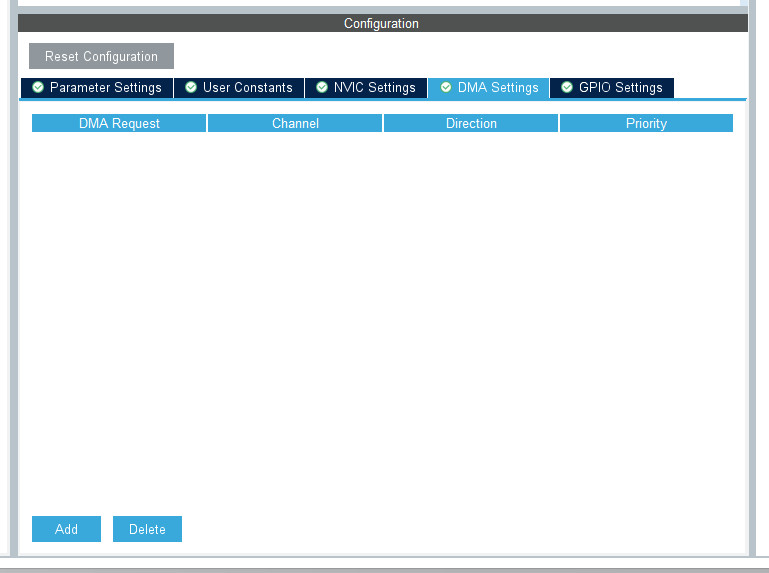

ADC的DMA传输

代码
(1) 初始化过程
- 引用头文件:需要使用 sprintf 打印输出,以及数学函数,在 main.c 引用头文件:
1 | |
在ADC初始化之后加上AD校准函数
1 | |
- 启动连续ADC转换
1 | |
(2) 读取ADC结果
1 | |
